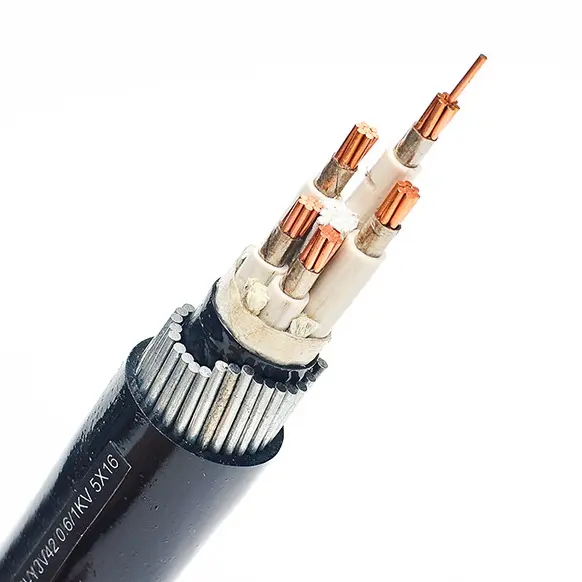

Câble d'alimentation SWA à gaine PVC isolé XLPE

Le câble d'alimentation SWA à gaine PVC isolé XLPE est composé d'un conducteur en cuivre T1R, d'une isolation XLPE, d'un ruban d'emballage en PVC, d'une armure de déversoirs en acier et d'une gaine en PVC.

Les types de câbles courants sont YJV32, ZC-YJV32, ZB-YJV 32, ZA-YJV 32, ZCN-YJV 32, ZBN-YJV32, ZCN-YJV32, CU/XLPE/PVC/SWA/PVC, CU/MICA/XLPE/PVC/SWA/PVC.

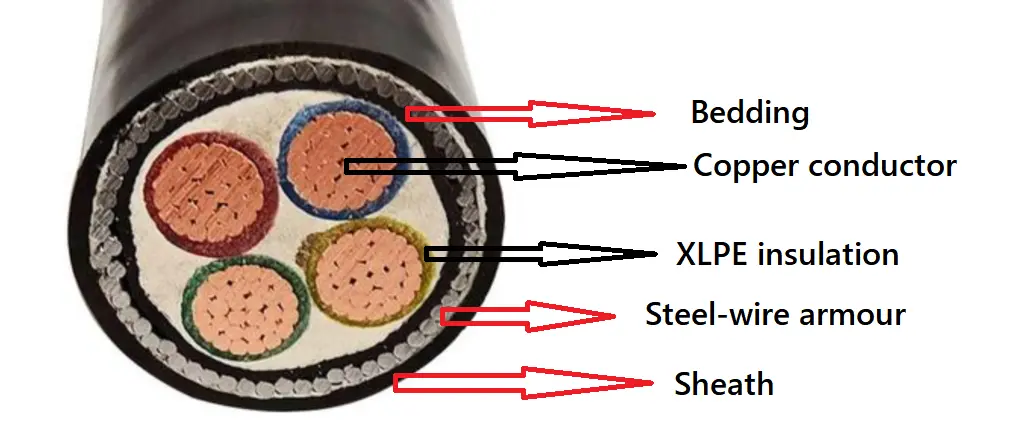

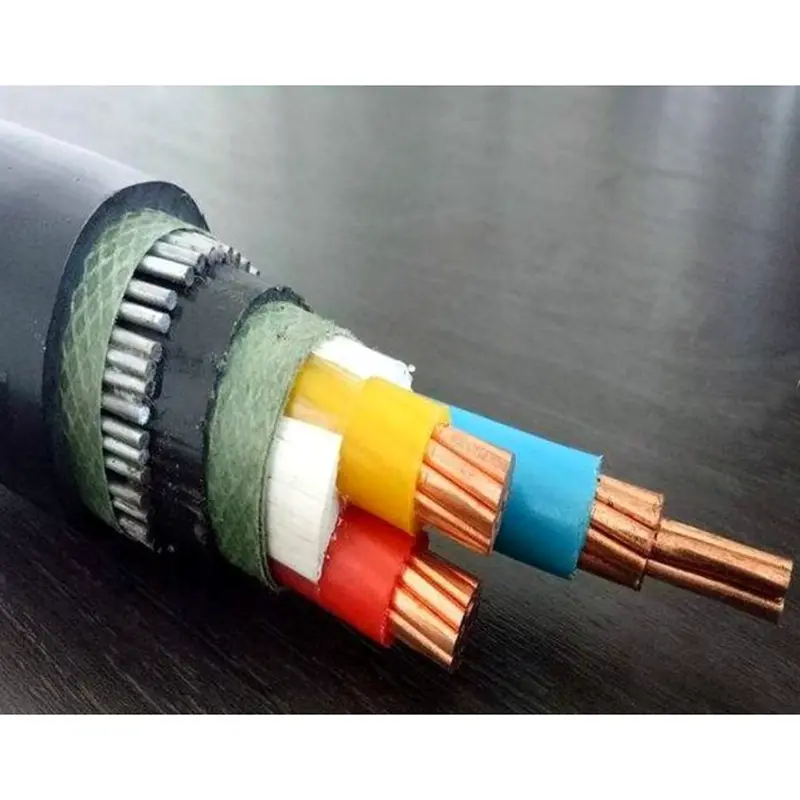

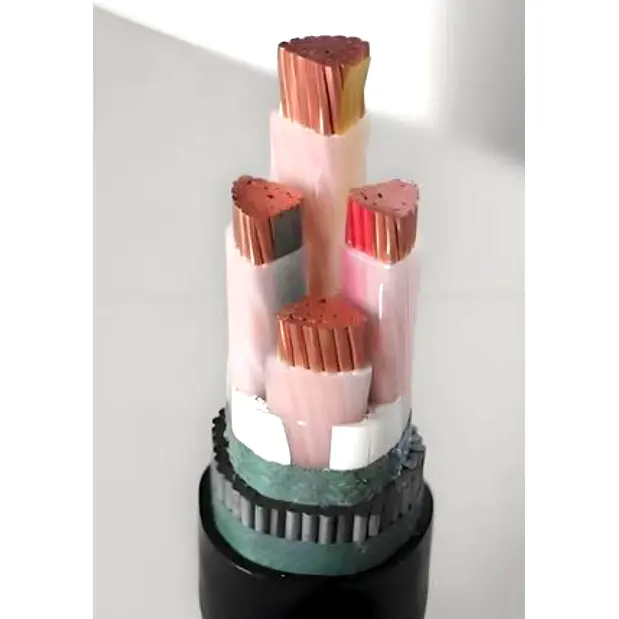

Structure du produit

Le câble d'alimentation SWA à gaine PVC isolé XLPE est composé d'un conducteur en cuivre T1R, d'une isolation XLPE, d'un ruban d'emballage en PVC, d'une armure de déversoirs en acier et d'une gaine en PVC.

Conducteur : Conducteur en cuivre ou en aluminium, rond ou façonné, classe 2 selon CEI 60228

et GB/T 3956-2008, pour une section transversale ne dépassant pas 6 mm², un tour solide

Un conducteur peut être utilisé, classe 1 selon CEI 60228 et GB/T 3956-2008.

Isolation : L'épaisseur de l'isolation et la propriété du matériau doivent être conformes aux normes CEI 60502 et GB/T 12706.

Couleur du noyau : 1 noyau : rouge ou jaune ou vert ou bleu ou noir

2 conducteurs : rouge, bleu ou rouge, noir

3 conducteurs : jaune, vert, rouge ou rouge, jaune, bleu

4 conducteurs : jaune, vert, rouge, bleu ou rouge, jaune, bleu, noir

5 conducteurs : jaune, vert, rouge, bleu, noir ou rouge, jaune, bleu, noir, vert

Au-dessus de 5 coes : noyaux blancs avec numéro noir ou ruban de couleur différente

Revêtements intérieurs : Les revêtements intérieurs peuvent être extrudés ou rodés. Les matériaux doivent être adaptés à la température de fonctionnement du câble et compatibles avec le matériau isolant.

Armure en fils d'acier : Dans les câbles multiconducteurs, l'armure doit être appliquée sur un revêtement intérieur conforme aux fils d'acier. Les câbles unipolaires pour utilisation sur courant alternatif. les systèmes doivent être constitués de fils d’acier non magnétiques.

Gaine extérieure : L'épaisseur de la gaine et la propriété du matériau doivent être conformes aux normes CEI 60502 et GB/T 12706.

Câble ignifuge : Un matériau de gaine extérieure en PVC ignifuge doit être utilisé. Les qualités ignifuges peuvent être classées en trois catégories : groupes A, B et C.

Câble résistant au feu : Deux couches de ruban Mica doivent être enroulées autour du conducteur.

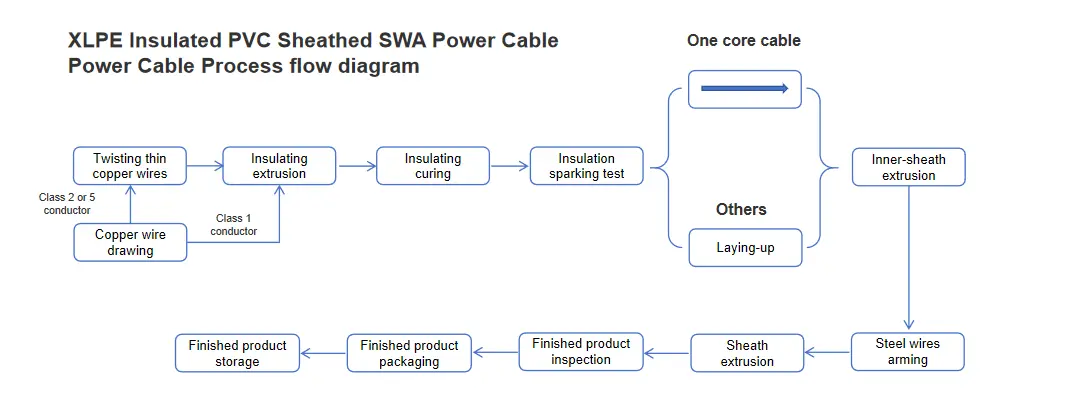

Diagramme de flux de processus

Paramètre de performances

Tension nominale : 0,6/1 kV

Tension d'essai : 3,5 kV pendant 5 minutes, aucune panne ne s'est produite

Température de fonctionnement : -5º C à +90 ºC

Température de court-circuit : +250 ºC

Rayon de courbure minimum : 15* OD ;

Rayon de courbure statique minimum : 10* OD ;

Test de câble :

1. Test de résistance CC du conducteur : la résistance CC du conducteur à 20 ºC doit être conforme à GB/T 3956-2008, CEI 60228.

2. Test de tension alternative : 3,5 kV/5 min, pas de panne.

Test d'échantillonnage :

1. Inspection de la structure du conducteur : elle doit être conforme aux exigences techniques de GB/T 3956-2008, CEI 60228.

2. La taille de l'isolation, du revêtement, de l'armure en ruban d'acier et de la structure de la gaine doit être conforme aux exigences de GB/T 12706.1-2020, CEI 60502.1.

Test d'allongement thermique :

Les procédures d'échantillonnage et de test doivent être conformes aux dispositions du GB/T 2951.21-2008, CEI 60811-2-1, chapitre 9, et les résultats doivent être conformes aux dispositions du GB/T 12706.1-2020, CEI 60502.1.

Essai de type :

L'essai de performance mécanique et physique de l'isolation et de la gaine doit être conforme aux exigences de GB/T 12706.1-2020 et CEI 60502.1.

Les performances électriques doivent être conformes aux normes GB/T 12706.1-2020, CEI 60502.1.

Le test de combustion d'un seul câble doit être conforme à GB/T 19666-2019, CEI 60332.

Le test ignifuge groupé du câble répond aux exigences de GB/T 19666-2019, CEI 60332.

L'essai de résistance au feu des câbles doit être conforme aux exigences du GB/T 19666-2019 et du CEI 60331.

Capacité de transport de courant en ampères (A)

Emballage et livraison

Détails de l'emballage :

Il est déterminé par la quantité et les exigences que vous achetez. Peut être négocié.

Port : Port de Tianjin

Livraison : Par mer, par avion, par exprès.
