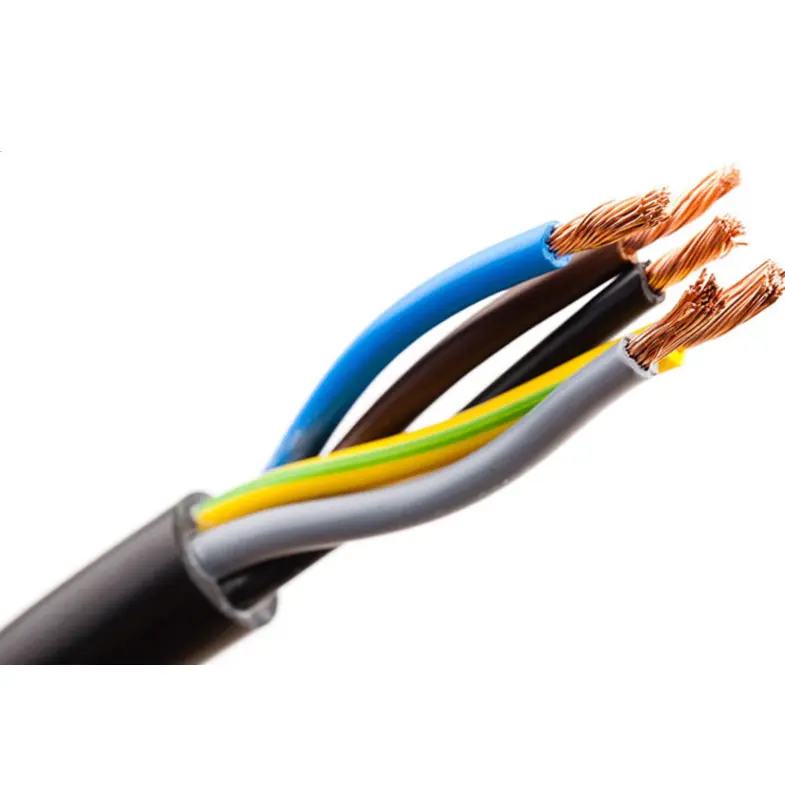

Si vous souhaitez obtenir les prix directs d'usine du câble souple de contrôle KVVR 450/750 V, vous pouvez contacter Tianjin Beida. Nous sommes un fabricant professionnel avec plus de 30 ans d'expérience.
Automatisation industrielle : utilisé dans les équipements nécessitant des courbures et des torsions fréquentes, tels que les bras robotiques, les machines-outils CNC et les lignes de production automatisées, pour transmettre des signaux de commande et une alimentation auxiliaire.
Bâtiments intelligents : systèmes d'automatisation des bâtiments (BA), connectant des capteurs, des actionneurs et des armoires de commande, utilisés pour la transmission de signaux dans les systèmes de climatisation, d'éclairage et de sécurité.
Instrumentation : transmission de signaux de précision dans les laboratoires et les équipements de test, offrant une faible atténuation et des capacités anti-interférences, avec un câblage flexible.
Équipement mobile : circuits de commande pour les équipements qui se déplacent avec l'appareil, tels que les systèmes d'éclairage et de sonorisation de scène, ainsi que les équipements médicaux (par exemple, tomodensitomètres, tables d'opération).
Autres : circuits de commande et de signalisation dans les applications minières, de transport ferroviaire et maritimes (ZC-KVVR est disponible pour les applications ignifuges).

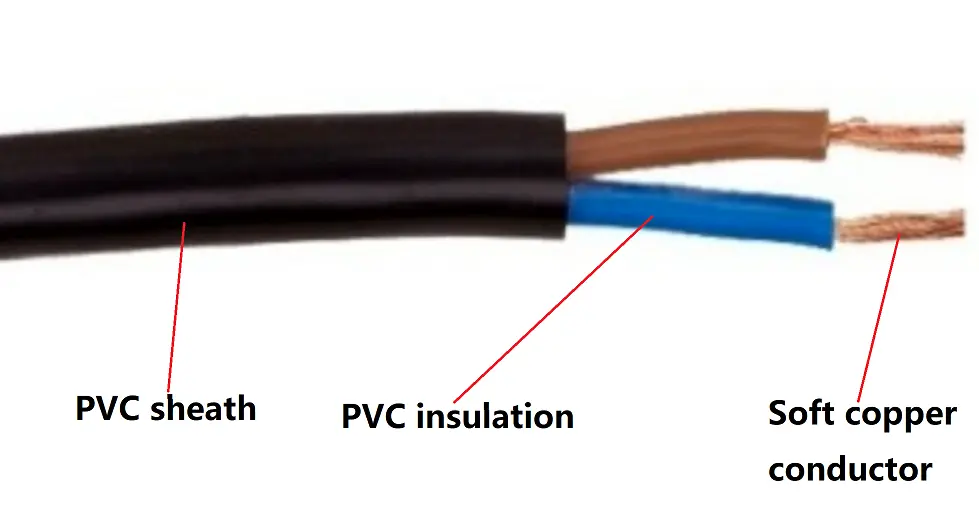

Conducteur : Conducteur en cuivre, rond ou façonné, classe 5 selon GB/T 3956, CEI 60228
Isolation : L'épaisseur de l'isolation, la propriété du matériau doit être conforme à GB/T 9330.

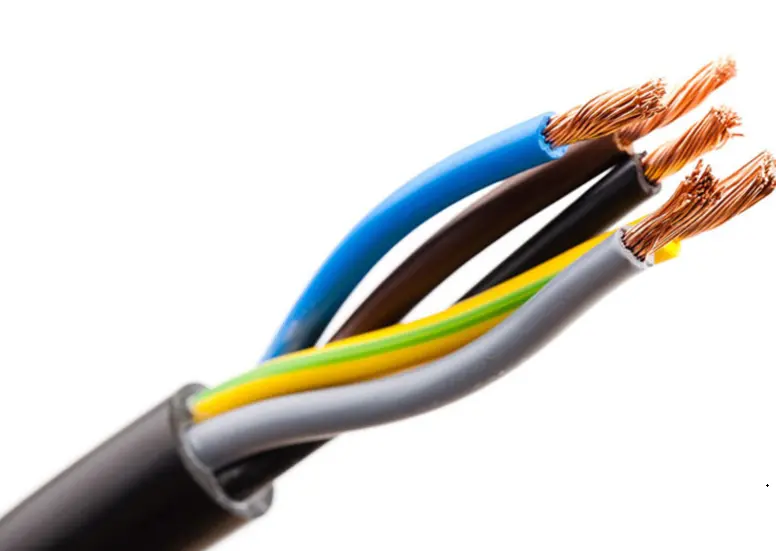

Couleur du noyau : 2 conducteurs : bleu, marron ou noir
3 conducteurs : vert/jaune, bleu, marron ou bleu, noir, marron
4 conducteurs : vert/jaune, bleu, noir, marron ou bleu, noir, marron, gris
5 conducteurs : vert/jaune, bleu, noir, marron, gris ou bleu, noir, marron, gris, noir

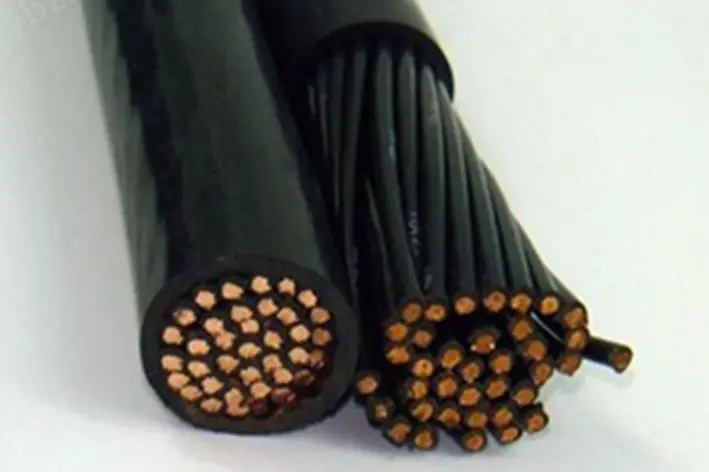

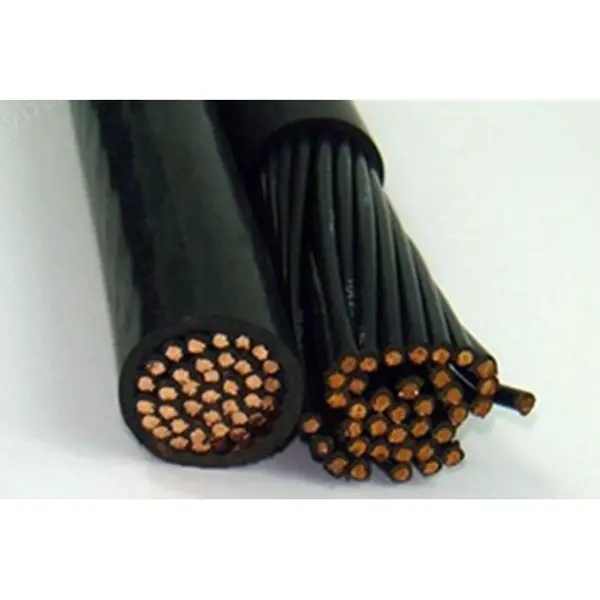

Au-dessus de 5 coes : noyaux noirs avec numéro blanc
Gaine extérieure : L'épaisseur de la gaine, la propriété du matériau doit être conforme à GB/T 9330.
Câble ignifuge : Un matériau de gaine extérieure en PVC ignifuge doit être utilisé. Les qualités ignifuges peuvent être classées en trois catégories : groupes A, B et C.
Tension nominale : 450/750 V
Tension d'essai : La tension d'essai à fréquence industrielle doit être de 3 kV, testée pendant 5 minutes sans panne.
Température maximale de fonctionnement du conducteur : 70 ºC
Température de court-circuit : +160 ºC
Résistance du conducteur : répond aux exigences des conducteurs en cuivre de classe 5 de la norme GB/T 3956-2008.
Performances ignifuges : selon les exigences du client, il peut répondre respectivement aux exigences des classes groupées A, groupées B et groupées C.
Les méthodes de test sont conformes à la norme CEI 60332 ou GB/T 18380.
|
Article |
KVVR (câble de commande à noyau flexible) |
KVV (câble de commande à noyau rigide) |
RVV (câble d'alimentation à noyau flexible) |
|
Signification du modèle |
K - Câble de commande V - Isolation PVC V - Gaine PVC R - Structure flexible |
K - Câble de commande V - Isolation PVC V - Gaine PVC Pas de R - Structure rigide |
R - Structure flexible V - Isolation PVC V - Gaine PVC |
|
Norme d'exécution |
GB/T 9330 |
GB/T 9330 |
GB/T 5023 |
|
Tension nominale |
450/750V |
450/750V |
300/500V |
|
Structure du conducteur |
Fils de cuivre fins toronnés (âme flexible) |
Fil de cuivre simple et épais (âme rigide) |
Fils de cuivre fins toronnés (âme flexible) |
|
Exigences relatives au rayon de courbure |
Installation mobile : ≥6 fois le diamètre extérieur ; Installation fixe : ≥10 fois le diamètre extérieur |
Installation fixe : ≥12 fois le diamètre extérieur ; Ne convient pas au pliage mobile |
Installation mobile : ≥6 fois le diamètre extérieur ; Installation fixe : ≥10 fois le diamètre extérieur |
|
Température de fonctionnement maximale à long terme |
≤70℃ |
≤70℃ |
≤70℃ |
|
Caractéristiques principales |
Doux et facile à plier, résistant à l'huile et à l'usure, adapté aux mouvements fréquents |
Structure stable, forte résistance à la traction, adaptée à une installation fixe |
Doux et facile à câbler, forte capacité de charge de courant, utilisé pour l'alimentation électrique |
|
Différences fondamentales |
Câble de commande + âme flexible, adapté aux scénarios de contrôle mobile |
Câble de commande + âme rigide, adapté aux scénarios de commande fixes |
Câble d'alimentation + noyau flexible, uniquement pour l'alimentation électrique, ne convient pas à la transmission du signal de commande multicœur |
|
Scénarios d'application typiques |
1. Équipements d'automatisation industrielle (robots, machines-outils CNC) 2. Circuits de commande mobiles (éclairage de scène, équipements médicaux) 3. Connexions capteurs/actionneurs d'automatisation des bâtiments |
1. Câblage interne des armoires de distribution d'énergie 2. Circuits de signaux de commande fixes (armoires de commande de lignes de production, puits basse tension de construction) 3. Lignes de commande fixes longue distance |
1. Cordons d'alimentation pour appareils électroménagers 2. Alimentation pour petits équipements (caméras de surveillance, contrôle d'accès) 3. Cordons d'alimentation temporaires |
Détails de l'emballage :
Il est déterminé par la quantité et les exigences que vous achetez. Peut être négocié.
Port : Port de Tianjin
Livraison : Par mer, par avion, par exprès.
