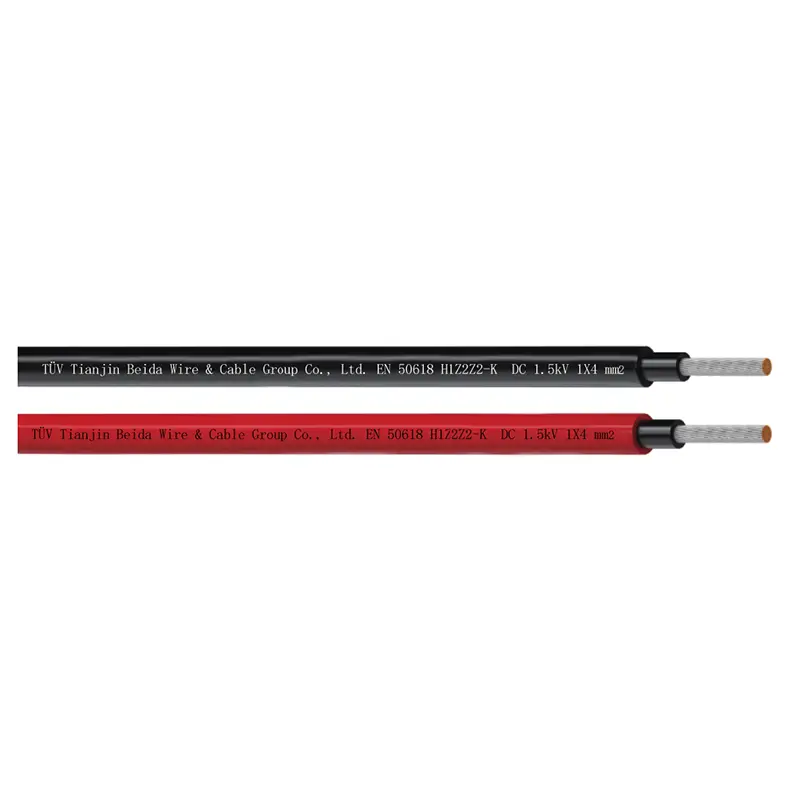

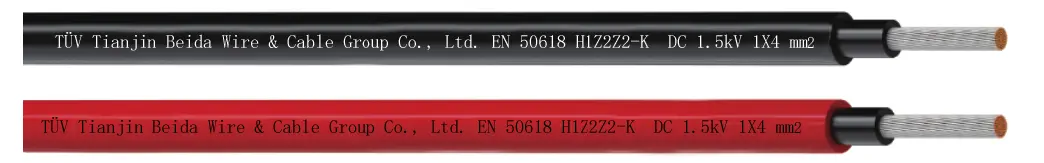

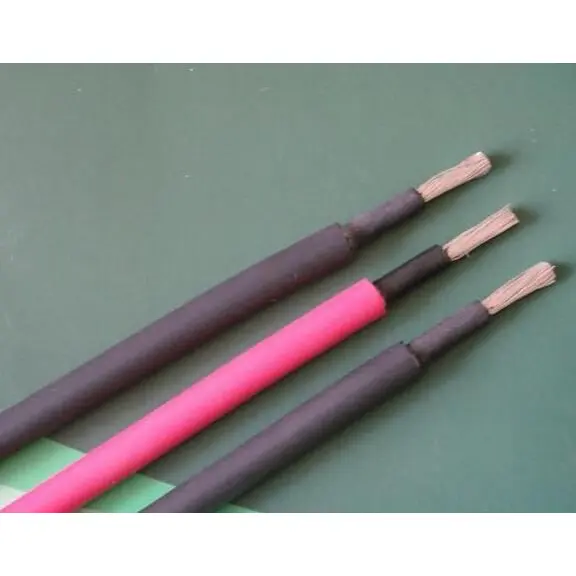

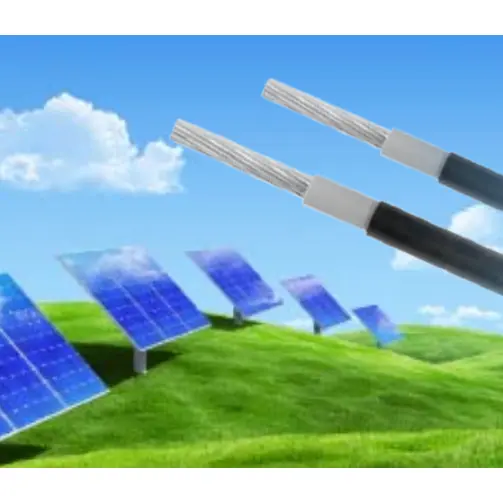

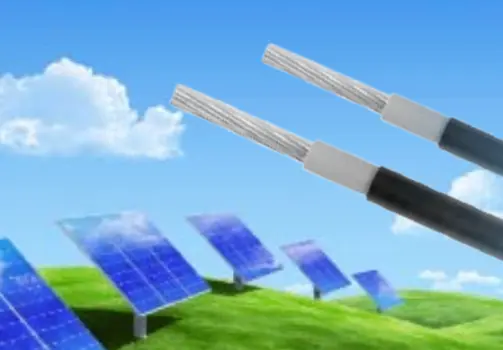

Le câble photovoltaïque Beida certifié TUV surmonte les défis environnementaux externes. Utilisant du cuivre étamé sans oxygène de haute pureté et un processus de toronnage spécial, il présente une faible résistance et une excellente ductilité, réduisant efficacement l'instabilité de la transmission de puissance et les fluctuations de courant. L'isolation et la gaine sont en polytétrafluoroéthylène réticulé (PTFE) irradié, conforme aux normes internationales telles que CEI 62930 et EN 50618. Il peut résister à des différences de température extrêmes de -40 ℃ à 120 ℃, tout en présentant également une forte résistance aux températures élevées, aux dommages et à la corrosion acide et alcaline. Après des tests de vieillissement de la lampe, son taux de rétention de résistance à la traction répond aux normes, lui permettant de résister à une surveillance climatique rigoureuse dans les déserts, les zones à haute et basse tension et les régions côtières.
Pour répondre aux exigences de performances mécaniques élevées, les câbles présentent une isolation à double couche et une structure de protection, certains modèles étant équipés d'une armure en ruban d'acier. Ils présentent une résistance exceptionnelle à la pression et aux chocs, ce qui les rend adaptés à diverses méthodes de pose telles que l'enfouissement direct, l'installation en hauteur et l'installation de conduits, empêchant ainsi efficacement les dommages de construction et les infestations de rongeurs. Tous les produits ont passé avec succès les tests ignifuges et répondent aux normes de sécurité en vigueur. Ils produisent peu de fumée et une combustion sans halogène, empêchant efficacement la propagation du feu et fournissant une barrière de sécurité robuste pour les systèmes photovoltaïques.
● EN 50618 (H1Z2Z2-K) ;
● PV-1F selon 2PfG 1169/08.2007

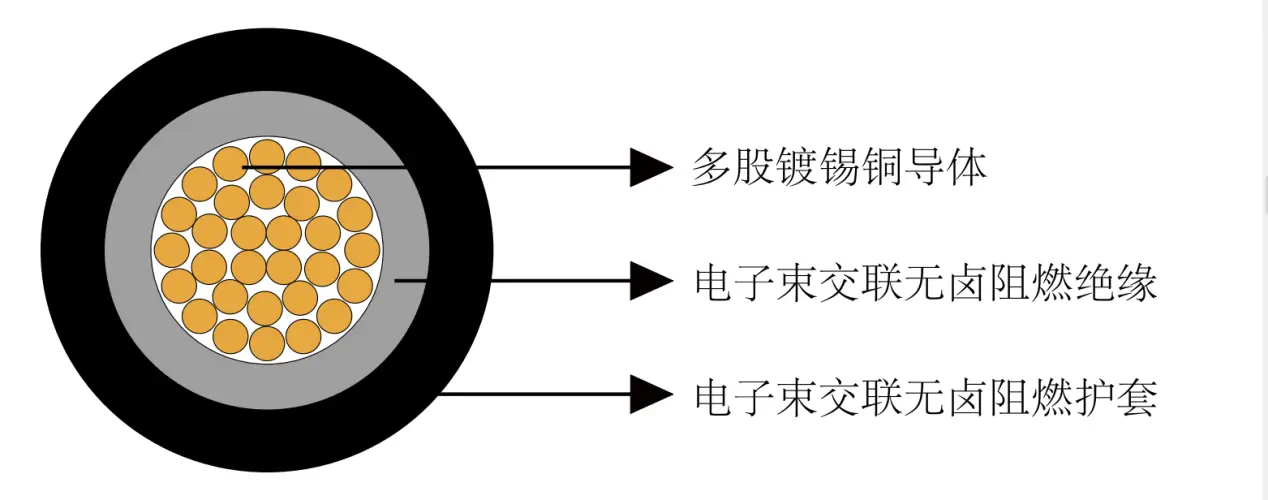

● Conducteur : conducteur toronné en cuivre étamé selon DIN VDE 0295 et IEC 60228 classe 5
● Isolation : composé réticulé par faisceau d'électrons, sans halogène et ignifuge, noir
● Gaine : réticulation par faisceau d'électrons, LSZH et composé ignifuge, noir et rouge.
● Tension nominale Uo/U : 1/1 kV CA ; 1,5/1,5 kV CC ; Tension CC maximale autorisée : 1,8 kV CC (conducteur/conducteur, système non mis à la terre, circuit non chargé.
●Température ambiante : -40℃~+90℃
●Température maximale au conducteur : 120 ℃ (20 000 h) selon IEC/EN 60216-1, température de court-circuit : 250 ℃/5 sec
●Test d'endurance thermique : selon EN60216-2 (indice de température + 120 ℃)
● Résistance à l'humidité et à la chaleur : selon EN 50618, tableau 2 avec 85 % d'humidité (test selon EN 60068-2-78)
● Rayon de courbure minimum : 4XOD (fixe), 5XOD (flexion)
●Résistance à la traction et allongement de l'isolation et de la gaine : répond aux exigences des normes EN 50618 et 2PfG 1169
● Période d'utilisation prévue : 25 ans
● Ovalité :≤15 %
● Performance au feu selon EN50265-2-1,IEC 60332-1, Faible émission de fumée selon EN 61034-2 (Transmittance lumineuse ≥60%), Sans halogène selon EN 50525-1,Annexe B.
”Faible corrosivité des gaz selon EN 50267-2-2,IEC 60754-2
6.1 PV1-F (2Pfg 1169/08.2007)
|
PV1-F 2Pfg 1169/08.2007 |
||||||
|
Nombre de cœurs X Nominal Coupe transversale |
Nombre d'échouages |
Diamètre nominal du conducteur |
Épaisseur nominale de l'isolation |
Épaisseur nominale de la gaine |
Diamètre hors tout nominal |
Nominal Poids |
|
N°X mm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.67 |
4.7 |
41.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.67 |
5.2 |
57.3 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.67 |
5.8 |
77.5 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
6.2 H1Z2Z2-K (EN 50618)
|
H1Z2Z2-K EN 50618 |
||||||
|
Nombre de cœurs X Nominal Coupe transversale |
Nombre d'échouages |
Diamètre nominal du conducteur |
Épaisseur nominale de l'isolation |
Épaisseur nominale de la gaine |
Diamètre hors tout nominal |
Nominal Poids |
|
nXmm2 |
n/mm |
mm |
mm |
mm |
mm |
kg/km |
|
1×2,5 |
48/0,24 |
1.91 |
0.7 |
0.8 |
4.9 |
44.8 |
|
1×4 |
55/0,285 |
2.44 |
0.7 |
0.8 |
5.4 |
60.6 |
|
1×6 |
84/0,285 |
3.01 |
0.7 |
0.8 |
6 |
81.2 |
|
1×10 |
73/0,40 |
4.54 |
0.7 |
0.8 |
7.5 |
127.1 |
Résistance du conducteur et capacité de charge de courant à 20 ℃
|
Coupe transversale |
Résistance maximale du conducteur à 20 ℃ |
Résistance d'isolation maximale à 20 ℃ |
Résistance d'isolation maximale à 90 ℃ |
Capacité de charge actuelle |
||
|
Câble unique libre dans l'air |
Câble unique sur les surfaces |
2 câbles chargés adjacents sur les surfaces |
||||
|
mm2 |
Ω/km |
MΩ.km |
MΩ.km |
A |
A |
A |
|
2.5 |
8.21 |
691 |
0.691 |
41 |
39 |
33 |
|
4 |
5.09 |
579 |
0.579 |
55 |
52 |
44 |
|
6 |
3.39 |
499 |
0.499 |
70 |
67 |
57 |
|
10 |
1.95 |
424 |
0.424 |
98 |
93 |
79 |
Coefficient de conversion de température de capacité de charge actuelle
|
Température ambiante C |
Facteur de conversion |
|
Jusqu'à 60 |
1.00 |
|
70 |
0.91 |
|
80 |
0.82 |
|
90 |
0.71 |
|
100 |
0.58 |
|
110 |
0.41 |
Facteur de réduction pour l'accumulation selon CEI 60364-5-52, tableau B.52-17
