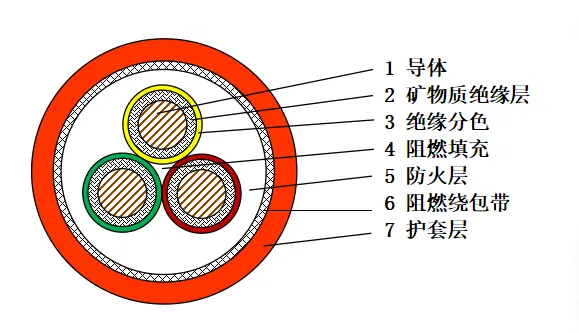

Comprendre la construction du câble BBTRZ
LeCâbles flexibles résistants au feu BBTRZsont conçus avec une conception multicouche qui donne la priorité à la sécurité et à la flexibilité opérationnelle. Au cœur, les conducteurs multibrins en cuivre offrent une excellente conductivité électrique tout en conservant la flexibilité du câble. Autour du conducteur se trouve une couche d'isolation minérale, généralement composée d'oxyde de magnésium ou de composés similaires, qui agit comme la principale barrière contre le transfert de chaleur[référence :0]. Cette couche minérale permet au câble de continuer à fonctionner même lorsqu'il est exposé à une flamme directe.
Une gaine extérieure en matériau à faible émission de fumée et sans halogène (LSZH) offre une protection supplémentaire contre les dommages mécaniques et les facteurs environnementaux. Cette gaine est formulée pour émettre un minimum de fumées toxiques lorsqu'elle est exposée au feu, ce qui rend laCâbles flexibles résistants au feu BBTRZadapté aux espaces clos tels que les tunnels, les immeubles de grande hauteur et les systèmes de transport souterrains. La combinaison de l'isolation minérale et de la gaine LSZH permet d'obtenir un câble qui non seulement résiste au feu, mais contribue également à des conditions d'évacuation plus sûres en cas d'urgence.
Normes de performance et d'essai de résistance au feu
L'une des caractéristiques déterminantes duCâbles flexibles résistants au feu BBTRZest sa capacité à maintenir l’intégrité du circuit sous des contraintes thermiques extrêmes. Ces câbles sont conçus pour résister à des températures allant jusqu'à 1 000 °C pendant des périodes prolongées, une mesure de performance vérifiée par des protocoles de tests rigoureux[référence : 1]. Les tests standard de résistance au feu, tels que ceux spécifiés dans la norme CEI 60331, soumettent le câble à une flamme directe tout en maintenant une charge électrique continue. La conception BBTRZ satisfait ou dépasse systématiquement ces exigences, garantissant que les systèmes critiques restent opérationnels pendant un incendie.
Au-delà de la résistance aux flammes, le câble démontre également d'excellentes performances lors des tests de pulvérisation d'eau et de chocs mécaniques, qui simulent des conditions réelles de lutte contre les incendies. L'isolation minérale ne se dégrade pas et ne fond pas sous l'effet de la chaleur, évitant ainsi les courts-circuits qui se produisent souvent avec les câbles polymères conventionnels. Cette fiabilité rend leCâbles flexibles résistants au feu BBTRZune solution fiable pour l'éclairage de secours, les pompes à incendie et les systèmes d'évacuation dans les projets d'infrastructure à grande échelle.
Indicateurs de performance clés
- Endurance à la température de la flamme— jusqu'à 1 000°C pendant 180 minutes
- Intégrité des circuits— maintient la tension en cas d'incendie
- Émission de fumée— faible toxicité, obscurcissement minimal
- Résistance à l'eau— fonctionnel après activation du gicleur
Avantages de la flexibilité dans les installations étroites
Les câbles traditionnels à isolation minérale, bien que résistants au feu, sont souvent rigides et difficiles à acheminer dans des espaces confinés. LeCâbles flexibles résistants au feu BBTRZrésoudre cette limitation grâce à un processus de toronnage soigneusement conçu qui préserve la flexibilité sans compromettre la couche minérale protectrice. Cette flexibilité permet aux installateurs de contourner les obstacles, à travers des conduits étroits et dans les armoires d'équipement avec un minimum d'effort. Le rayon de courbure minimum du câble est nettement inférieur à celui des câbles MI classiques, réduisant ainsi le besoin de boîtes de jonction ou de raccords de transition supplémentaires.
Cette flexibilité d’installation se traduit directement par des délais de projet réduits et une réduction des déchets de matériaux. Dans les projets de rénovation, où les chemins existants sont souvent contraints, le câble BBTRZ peut être tiré à travers les conduits existants sans risque d'endommager l'isolation. La gaine extérieure est également résistante à l'abrasion, offrant une protection supplémentaire lors des opérations de tirage. Les rapports de terrain indiquent que les temps d'installation peuvent être réduits jusqu'à 30 % par rapport aux câbles MI rigides, ce qui fait de la série BBTRZ un choix pratique pour les nouvelles constructions et les travaux de rénovation.
Analyse comparative avec d'autres câbles résistants au feu
Pour apprécier pleinement la proposition de valeur duCâbles flexibles résistants au feu BBTRZ, il est utile de comparer ses attributs avec d'autres types de câbles résistants au feu courants. Le tableau ci-dessous résume les principaux différenciateurs selon plusieurs critères de performances et d'installation.
| Fonctionnalité | BBTRZ Flexible | Câble MI standard | PVC ignifuge |
|---|---|---|---|
| Température de fonctionnement maximale | 1 000°C | 1 000°C | 250°C |
| Flexibilité (rayon de courbure) | 6× diamètre du câble | 12× diamètre du câble | 8× diamètre du câble |
| Émission de fumée | Faible (LSZH) | Zéro (minéral) | Élevé (halogène) |
| Complexité de l'installation | Faible | Haut | Moyen |
| Applications typiques | Gratte-ciel, tunnels, centres de données | Industriel, nucléaire | Bâtiment général |
Le tableau souligne que si les câbles MI standard offrent une endurance à la température similaire, la variante BBTRZ offre une flexibilité supérieure et une complexité d'installation moindre. Les câbles en PVC résistant au feu, en revanche, sont limités par leur plus faible tolérance aux températures et leurs émissions de fumée plus élevées. Pour les projets où la sécurité incendie et l'efficacité de l'installation sont des priorités, la série BBTRZ offre une solution équilibrée qui répond aux exigences les plus exigeantes.
Meilleures pratiques d'installation et manipulation
Une installation correcte est essentielle pour profiter pleinement des avantages duCâbles flexibles résistants au feu BBTRZ. Les directives suivantes sont recommandées par les experts de l'industrie pour garantir des performances et une longévité optimales.
- Préparation du câble— Dénuder soigneusement la gaine extérieure pour éviter d'entailler l'isolant minéral. Utilisez des outils de dénudage spécialisés conçus pour les câbles MI.
- Rayon de courbure— Maintenir un rayon de courbure minimum de 6 fois le diamètre du câble. Évitez les coudes brusques qui pourraient compromettre la couche isolante.
- Terminaison— Utilisez des kits de terminaison approuvés qui assurent l'étanchéité à l'humidité et la décharge de traction. Une terminaison appropriée est essentielle pour empêcher la pénétration d’humidité, qui peut dégrader l’isolation minérale au fil du temps.
- Espacement des supports— Fixez le câble aux intervalles recommandés par le fabricant, généralement tous les 1,5 à 2 mètres, pour éviter l'affaissement et les contraintes mécaniques.
- Essai— Après l'installation, effectuez des tests de résistance d'isolement et de continuité pour vérifier l'intégrité du système de câbles. Documentez tous les résultats des tests pour référence future.
Le respect de ces pratiques garantit que les propriétés ignifuges du câble sont entièrement préservées tout au long de sa durée de vie. LeCâbles flexibles résistants au feu BBTRZsont conçus pour durer, mais comme tous les produits fabriqués avec précision, ils bénéficient d’une manipulation minutieuse lors de l’installation.
