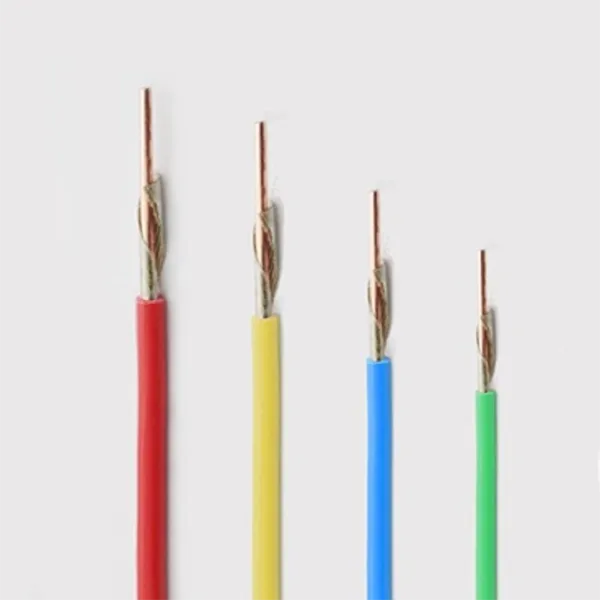

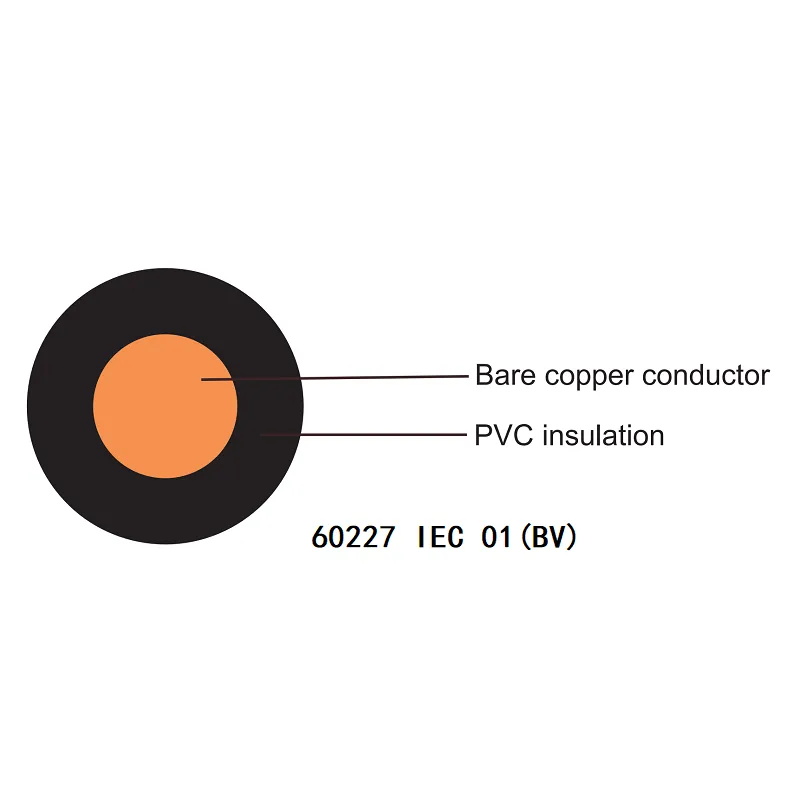

Le câble PVC unipolaire Beida IEC 60227 se compose d'un conducteur en cuivre T1R et d'une couche d'isolation en PVC sans plomb, conforme à la norme CEI, à la norme GB, à la norme britannique, etc. Le câble est certifié CE et possède d'excellentes propriétés physiques électriques et mécaniques. En fonction des exigences du client, ces câbles sont soumis au test de propagation de flamme verticale unique CEI 60332-1 ou au test de propagation de flamme en faisceau CEI 60332-3 (catégorie A, B, C, D).
|
Taper |
Conducteur |
Isolation |
Caractéristique électrique |
|||
|
Superficie nominale |
Structure du chef d'orchestre |
Épaisseur d'isolation |
Diamètre hors tout |
Résistance du conducteur à 20 ℃ Max |
||
|
(mm) |
||||||
|
mm |
N°/mm |
mm |
Min. |
Max. |
Ω／km |
|
|
60227IEC05 60227IEC05(BV) |
0.5 |
1/0,80 |
0.6 |
1.9 |
2.3 |
39.0 |
|
0.75 |
1/0,97 |
0.6 |
2.1 |
2.5 |
26.0 |
|
|
1 |
1/1.13 |
0.6 |
2.2 |
2.7 |
19.50 |
|
|
60227IEC06 60227IEC06(VR) |
0.5 |
16/0.20 |
0.6 |
2.1 |
2.5 |
39.00 |
|
0.75 |
24/0.20 |
0.6 |
2.2 |
2.7 |
26.00 |
|
|
1 |
32/0,20 |
0.6 |
2.4 |
2.8 |
19.50 |
|
|
Taper |
Conducteur |
Conducteur d'isolation |
Caractéristique électrique |
|||
|
Superficie nominale |
Structure du chef d'orchestre |
Épaisseur d'isolation |
Diamètre hors tout |
Résistance du conducteur à 20 ℃ Max |
||
|
(mm) |
||||||
|
mm |
N°/mm |
mm |
Min. |
Max. |
Ω／km |
|
|
60227IEC01 60227IEC01(BV) |
1.5 |
1/1.38 |
0.7 |
2.6 |
3.2 |
12.1 |
|
2.5 |
1/1.78 |
0.8 |
3.2 |
3.9 |
7.41 |
|
|
4 |
1/2.25 |
0.8 |
3.6 |
4.4 |
4.61 |
|
|
6 |
1/2.76 |
0.8 |
4.1 |
5 |
3.08 |
|
|
1.5 |
7/0,52 |
0.7 |
2.7 |
3.3 |
12.1 |
|
|
2.5 |
7/0,67 |
0.8 |
3.3 |
4 |
7.41 |
|
|
4 |
7/0,84 |
0.8 |
3.8 |
4.6 |
4.61 |
|
|
6 |
7/1.03 |
0.8 |
4.3 |
5.2 |
3.08 |
|
|
10 |
7/1.32 |
1.0 |
5.6 |
6.7 |
1.83 |
|
|
16 |
7/1.67 |
1 |
6.4 |
7.8 |
1.15 |
|
|
25 |
7/2.10 |
1.2 |
8.1 |
9.7 |
0.727 |
|
|
35 |
7/2.47 |
1.2 |
9 |
10.9 |
0.524 |
|
|
50 |
19/1.75 |
1.4 |
10.6 |
12.8 |
0.387 |
|
|
70 |
19/2.10 |
1.4 |
12.1 |
14.6 |
0.268 |
|
|
95 |
19/2.48 |
1.6 |
14.1 |
17.1 |
0.193 |
|
|
120 |
37/2.00 |
1.6 |
15.6 |
18.8 |
0.153 |
|
|
150 |
37/2.22 |
1.8 |
17.3 |
20.9 |
0.124 |
|
|
185 |
37/2.48 |
2 |
19.3 |
23.3 |
0.0991 |
|
|
240 |
61/2.22 |
2.2 |
22 |
26.6 |
0.0754 |
|
|
60227IEC02 60227IEC02(VR) |
1.5 |
30/0,24 |
0.7 |
2.8 |
3.4 |
13.3 |
|
2.5 |
49/0,24 |
0.8 |
3.4 |
4.1 |
7.98 |
|
|
4 |
56/0,29 |
0.8 |
3.9 |
4.8 |
4.95 |
|
|
6 |
83/0,29 |
0.8 |
4.4 |
5.3 |
3.30 |
|
|
10 |
74/0,40 |
1.0 |
5.7 |
6.8 |
1.91 |
|
|
16 |
117/0,40 |
1 |
6.7 |
8.1 |
1.21 |
|
|
25 |
182/0,40 |
1.2 |
8.4 |
10.2 |
0.78 |
|
|
35 |
256/0,40 |
1.2 |
9.7 |
11.7 |
0.554 |
|
|
50 |
367/0,40 |
1.4 |
11.5 |
13.9 |
0.386 |
|
|
70 |
320/0,51 |
1.4 |
13.2 |
16 |
0.272 |
|
|
95 |
423/0,51 |
1.6 |
15.1 |
18.2 |
0.206 |
|
|
120 |
541/0,51 |
1.6 |
16.7 |
20.2 |
0.161 |
|
|
150 |
675/0,51 |
1.8 |
18.6 |
22.5 |
0.129 |
|
|
185 |
822/0,51 |
2 |
20.6 |
24.9 |
0.106 |
|
|
240 |
1088/0,51 |
2.2 |
23.5 |
28.4 |
0.0801 |
|
|
Taper |
Conducteur |
Conducteur d'isolation |
Caractéristique électrique |
|||
|
Superficie nominale |
Structure du chef d'orchestre |
Épaisseur d'isolation |
Diamètre hors tout |
Résistance du conducteur à 20 ℃ Max |
||
|
(mm) |
||||||
|
mm |
N°/mm |
mm |
Min. |
Max. |
Ω／km |
|
|
BVR |
2.5 |
19/0.40 |
0.8 |
- |
4.1 |
7.41 |
|
4 |
19/0,51 |
0.8 |
- |
4.8 |
4.61 |
|
|
6 |
19/0,63 |
0.8 |
- |
5.3 |
3.08 |
|
|
10 |
49/0,51 |
1.0 |
- |
7.3 |
1.83 |
|
|
16 |
49/0,63 |
1.0 |
- |
8.6 |
1.15 |
|
|
25 |
117/0,51 |
1.2 |
- |
10.2 |
0.727 |
|
|
35 |
163/0,51 |
1.2 |
- |
11.7 |
0.524 |
|
|
50 |
147/0,63 |
1.4 |
- |
13.9 |
0.387 |
|
|
70 |
209/0,63 |
1.4 |
- |
16 |
0.268 |
|
|
95 |
294/0,63 |
1.6 |
- |
18.2 |
0.193 |
|
|
120 |
369/0,63 |
1.6 |
- |
20.2 |
0.153 |
|
|
150 |
456/0,63 |
1.8 |
- |
22.5 |
0.124 |
|
|
185 |
570/0,63 |
2.0 |
- |
24.9 |
0.0991 |
|
450/750 V : 60227 CEI 01, 60227 CEI 01 (BV), 60227 CEI 02, 60227 CEI 02 (RV), BVR
300/500 V : 60227 CEI 05, 60227 CEI 05 (BV), 60227 CEI 06, 60227 CEI 06 (RV)
tension d'essai :
2500 V : 60227 CEI 01, 60227 CEI 01 (BV), 60227 CEI 02, 60227 CEI 02 (RV), BVR
2000 V : 60227 CEI 05, 60227 CEI 05 (BV), 60227 CEI 06, 60227 CEI 06 (RV)
température de fonctionnement : -5°C à +70°C
rayon de courbure :
12,5 x Ø：60227 CEI 02、60227 CEI 02（RV）、60227 CEI 06、60227 CEI 06（RV）、BVR
15 x Ø：60227 CEI 01、60227 CEI 01（BV）、60227 CEI 05、60227 CEI 05（BV）
température de court-circuit : +160 ºC
Performances ignifuges : test de propagation verticale de la flamme pour un conducteur unique et test de propagation verticale de la flamme pour les conducteurs ou câbles groupés installés verticalement (classe A, B, C, D), qui doivent être conformes aux normes CEI 60332, GB/T 19666, GB/T 18380 et répondre aux exigences des clients.
Performance au feu : 750°C pendant 90 minutes, conformément aux normes CEI 60331, GB/T 19666, GB/T 19216
Détails du forfait
La quantité et les exigences spécifiques dépendent de vous, les prix peuvent être négociés.
Port : Port de Tianjin Mode de transport : maritime, aérien, express.
