Choisissez Beida comme fabricant et fournisseur de câbles multicœurs flexibles en PVC H05VV-F H03VV-F, nous pouvons offrir des produits de haute qualité avec des options personnalisées.

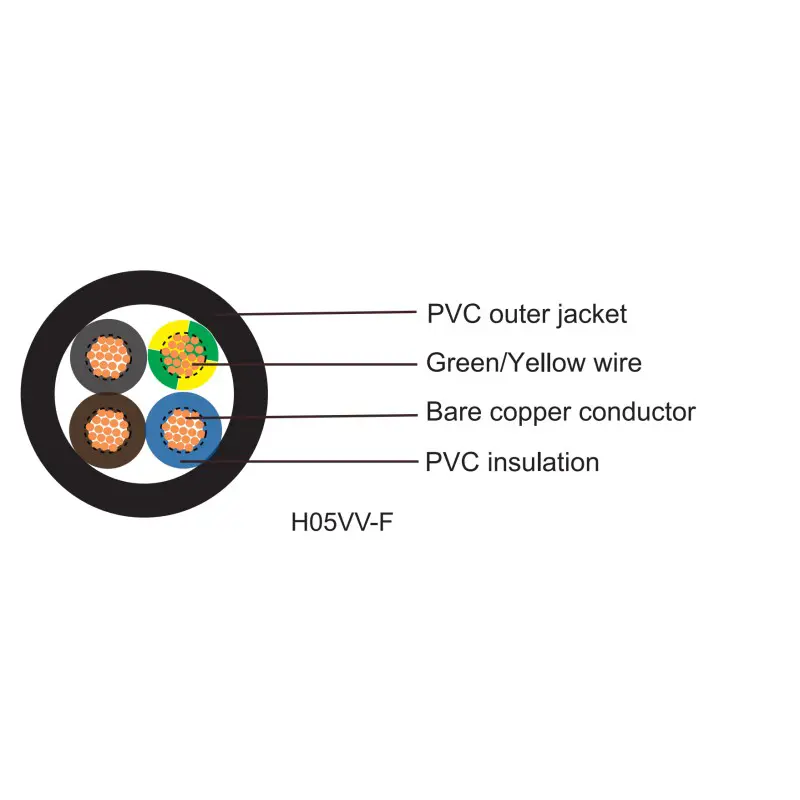

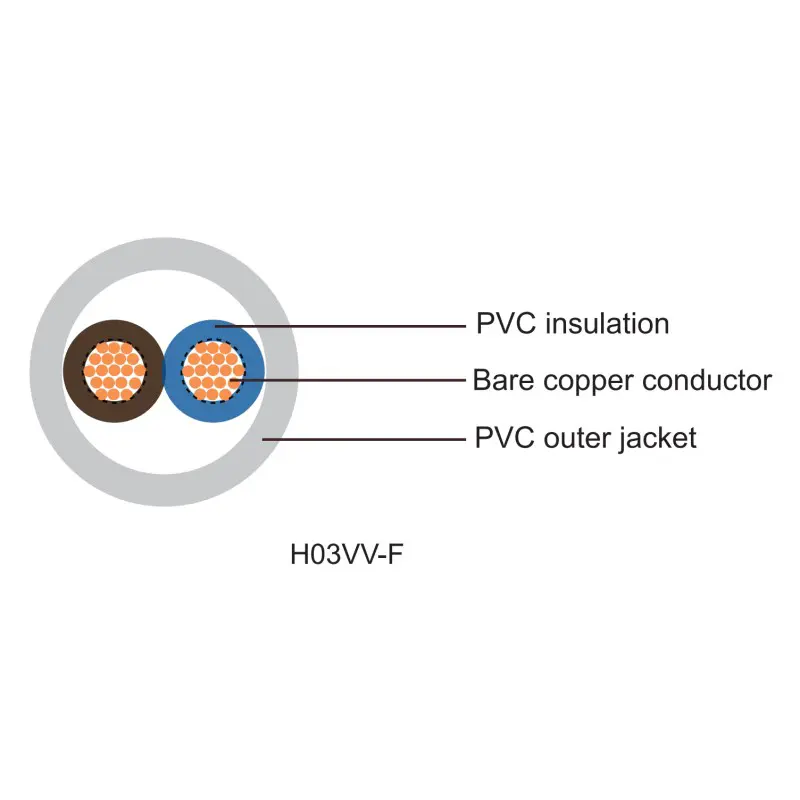

H05VV-F, H05VVH2-F, H03VV-F, H03VVH2-F est composé de conducteurs en cuivre fin de classe 5, d'une isolation et d'une gaine en PVC sans plomb.
Conducteur : Conducteur en cuivre fin conforme à la norme EN 60228 cl-5
Isolation : Composé de polychlorure de vinyle de TI 2 selon EN 50363-3
Gaine : composé de polychlorure de vinyle de TM 2 selon EN 50363-4-1
Le cordon d'alimentation des appareils électroménagers et des outils
Les cordons d'alimentation ou câbles de commande pour instruments et compteurs industriels
Câblage interne des armoires de commande
Les fils de connexion pour les installations électriques temporaires et les extensions.
Ces câbles multiconducteurs flexibles en PVC H05VV-F H03VV-F pour gaine de couleur blanche ne conviennent pas à une utilisation en extérieur.
Les câbles n'entrent en contact direct avec aucune autre source de chaleur.
H03VV-F H03VVH2-F tension nominale : 300/300 V
Tailles de câble : câbles circulaires 0,5 mm2et 0,75 mm22,3 et 4 cœurs ;

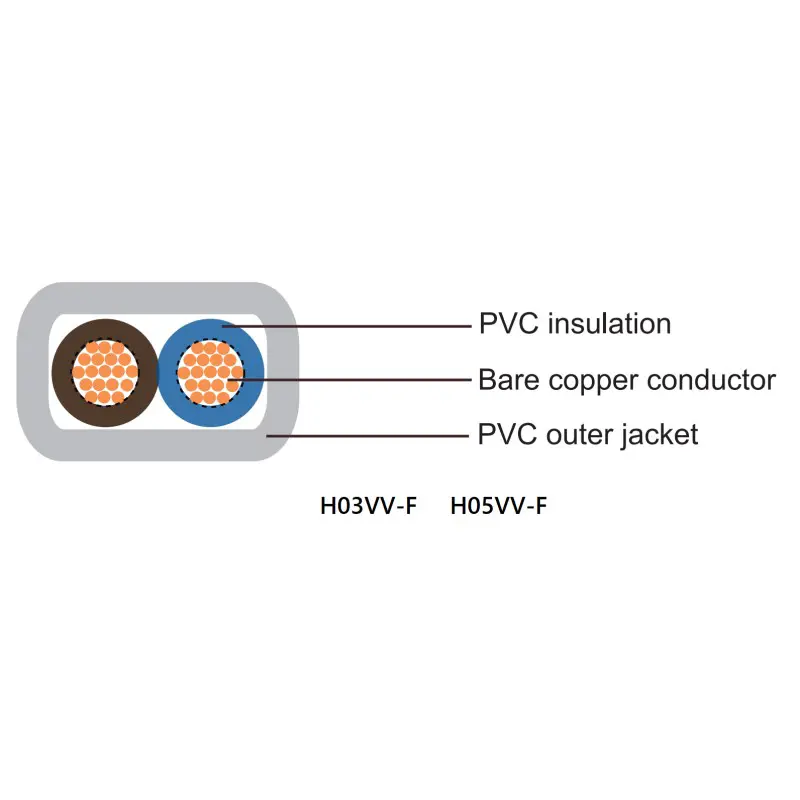

câbles plats 0,5mm2et 0,75 mm22 cœurs seulement ;
H05VV-F H05VVH2-F tension nominale : 300/500 V
Tailles de câble : câbles circulaires 0,75 mm2et 4mm22,3,4 et 5 cœurs ;
câbles plats 0,75mm2et 1,5 mm22 cœurs seulement ;
Résistance DC du conducteur à 20ºC : selon EN 60228
Température nominale : ＋70 ℃
Tension d'essai : 2000 volts pendant 5 min, aucune panne ne s'est produite
Température de fonctionnement : -5º C à +70ºC
Rayon de courbure : 7,5 × Ø
Température de court-circuit : +160 ºC
Ignifugé : selon CEI 60332-1-2
Tests dimensionnels et résistance d'isolement à 70ºC voir fiche ci-dessous
|
Taper |
Conducteur |
Dimension de l'isolation et de la gaine |
Résistance d'isolation maximale à 70 ℃ |
||||
|
Superficie nominale |
Structure du chef d'orchestre |
Épaisseur d'isolation |
Épaisseur de la gaine |
Diamètre hors tout |
|||
|
(mm) |
|||||||
|
mm |
N°/mm |
mm |
mm |
Min. |
Max. |
MΩ·km |
|
|
H05VV-F 300/500V |
2×0,75 |
24/0.20 |
0.6 |
0.8 |
5.7 |
7.2 |
0.011 |
|
2×1 |
32/0,20 |
0.6 |
0.8 |
5.9 |
7.5 |
0.010 |
|
|
2×1,5 |
30/0,25 |
0.7 |
0.8 |
6.8 |
8.6 |
0.010 |
|
|
2×2,5 |
50/0,25 |
0.8 |
1.0 |
8.4 |
10.6 |
0.009 |
|
|
3×0,75 |
24/0.20 |
0.6 |
0.8 |
6.0 |
7.6 |
0.011 |
|
|
3×1 |
32/0,20 |
0.6 |
0.8 |
6.3 |
8.0 |
0.010 |
|
|
3×1,5 |
30/0,25 |
0.7 |
0.9 |
7.4 |
9.4 |
0.010 |
|
|
3×2,5 |
50/0,25 |
0.8 |
1.1 |
9.2 |
11.4 |
0.009 |
|
|
4×0,75 |
24/0.20 |
0.6 |
0.8 |
6.6 |
8.3 |
0.011 |
|
|
4×1 |
32/0,20 |
0.6 |
0.9 |
7.7 |
9.0 |
0.010 |
|
|
4×1,5 |
30/0,25 |
0.7 |
1.0 |
8.4 |
10.5 |
0.010 |
|
|
4×2,5 |
50/0,25 |
0.8 |
1.1 |
10.1 |
12.5 |
0.009 |
|
|
5×0,75 |
24/0.20 |
0.6 |
0.9 |
7.4 |
9.3 |
0.011 |
|
|
5×1 |
32/0,20 |
0.6 |
0.9 |
7.8 |
9.8 |
0.010 |
|
|
5×1,5 |
30/0,25 |
0.7 |
1.1 |
9.3 |
11.6 |
0.010 |
|
|
5×2,5 |
50/0,25 |
0.8 |
1.2 |
11.2 |
13.9 |
0.009 |
|
|
2×4 |
56/0,30 |
0.8 |
1.1 |
9.7 |
12.1 |
0.007 |
|
|
3×4 |
56/0,30 |
0.8 |
1.2 |
10.5 |
13.1 |
0.007 |
|
|
4×4 |
56/0,30 |
0.8 |
1.2 |
11.5 |
14.3 |
0.007 |
|
|
5×4 |
56/0,30 |
0.8 |
1.4 |
13.0 |
16.1 |
0.007 |
|
|
H05VVH2-F 300/500V |
2×0,75 |
24/0.20 |
0.6 |
0.8 |
3,7 × 6,0 |
4,5 × 7,2 |
0.011 |
|
2×1 |
32/0,20 |
0.6 |
0.8 |
3,9 × 6,2 |
4,7 × 7,5 |
0.010 |
|
|
H03VV-F 300/300V |
2×0,5 |
16/0.20 |
0.5 |
0.6 |
4.6 |
5.9 |
0.011 |
|
2×0,75 |
24/0.20 |
0.5 |
0.6 |
4.9 |
6.3 |
0.010 |
|
|
3×0,5 |
16/0.20 |
0.5 |
0.6 |
4.9 |
6.3 |
0.011 |
|
|
3×0,75 |
24/0.20 |
0.5 |
0.6 |
5.2 |
6.7 |
0.010 |
|
|
4×0,5 |
16/0.20 |
0.5 |
0.6 |
5.4 |
6.9 |
0.011 |
|
|
4×0,75 |
24/0.20 |
0.5 |
0.6 |
5.7 |
7.3 |
0.010 |
|
|
H03VVH2-F 300/300V |
2×0,75 |
24/0.20 |
0.5 |
0.6 |
3,0 × 4,9 |
3,7 × 5,9 |
0.011 |
|
2×1 |
32/0,20 |
0.5 |
0.6 |
3,2 × 5,2 |
3,8 × 6,3 |
0.010 |
|
Détails de l'emballage :
Il est déterminé par la quantité et les exigences que vous achetez. Peut être négocié.
Port : Port de Tianjin
Livraison : Par mer, par avion, par exprès.
1) Êtes-vous un fabricant ou une société commerciale ?
Le groupe Tianjin Beida a été fondé en 1989 avec un capital social de 255,78 millions de yuans. Il s'agit d'une marque locale à Tianjin et a 34 ans d'histoire dans la fabrication professionnelle de câbles.
2) Puis-je commander le câble/fil dont la quantité est inférieure à votre quantité minimum de commande ?
Il est nécessaire de vérifier s'il y a du stock dans l'entrepôt. Si tel est le cas, une commande peut être passée ; sinon, vous devez attendre un certain temps pour que notre usine prépare de nouveaux produits.
3) Les échantillons sont-ils livrés gratuitement ?
Désolé, cela devrait être du côté client.
4) Comment les câbles ignifuges sont-ils classés ?
Les fils et câbles électriques ignifuges sont généralement divisés en deux grandes catégories. Une catégorie est conforme à l'essai de propagation verticale de la flamme pour les fils et câbles uniques, et l'autre est conforme à l'essai de propagation verticale de la flamme des fils ou câbles groupés montés verticalement (abrégé en essai de flamme en faisceau.). Le test de flamme du faisceau est divisé en quatre sous-catégories : catégorie A, catégorie B, catégorie C et catégorie D.
