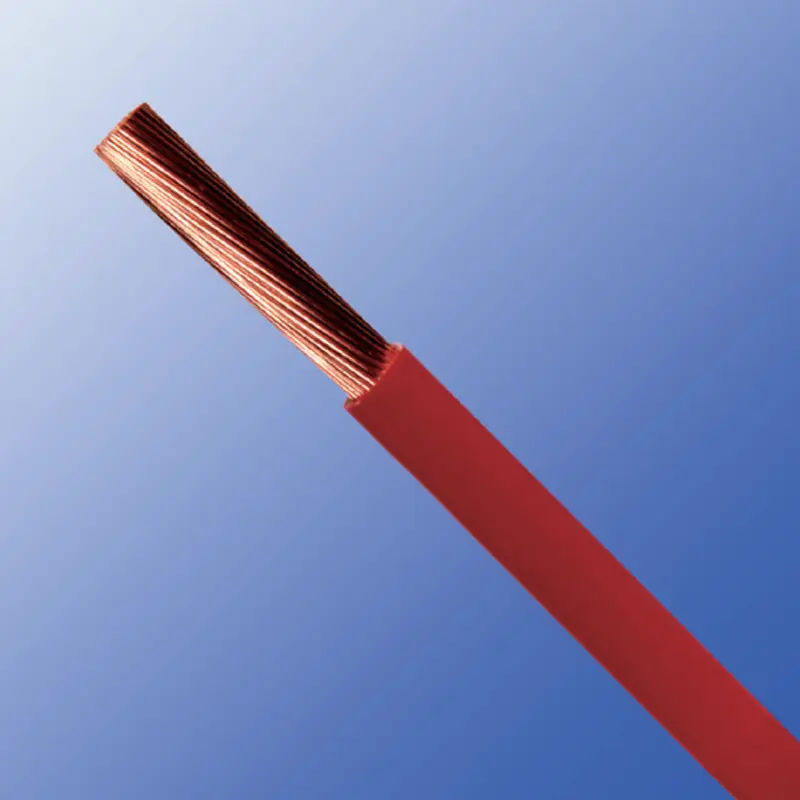

Les câbles flexibles à 1 conducteur isolés en PVC H07V-K H07V-U H07V-R conviennent à diverses installations électriques. Beida, l'un des principaux fabricants chinois, utilise des conducteurs en cuivre de haute qualité et des matériaux isolants en PVC dans sa production, ce qui donne des câbles flexibles, durables et dotés d'une excellente conductivité.
Ce câble unipolaire isolé convient au câblage fixe dans les maisons, les systèmes d'éclairage et les équipements électriques. Il a une tension nominale de 450/750 V, est ignifuge et est conforme aux normes internationales de sécurité et de performance.
Le câble unipolaire H07V composé d'un conducteur en cuivre T1R et d'une isolation PVC sans plomb est certifié CE et présente d'excellentes performances électriques et propriétés physiques mécaniques.
Conducteur
H07V-U : Conducteur en cuivre nu massif, conforme à la norme EN 60228 cl-1, offrant une transmission de courant stable, adapté au câblage fixe.
H07V-R : Conducteur toronné en cuivre nu, conforme à la norme EN 60228 cl-2, plus adapté aux applications de câblage complexes, avec une bonne résistance à la traction et de bonnes performances en flexion.

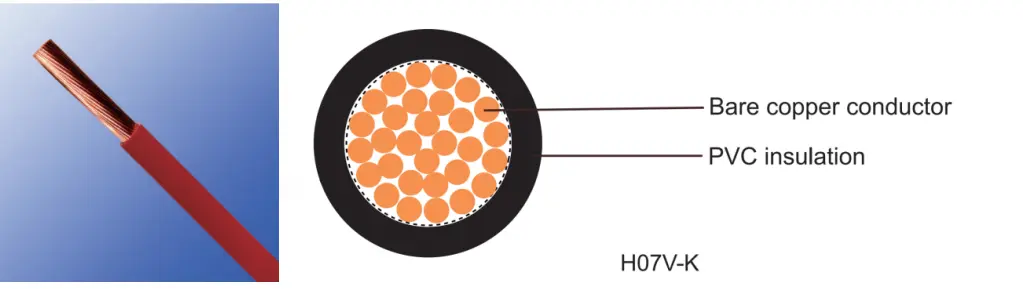

H07V-K : Conducteur en cuivre à brins fins, conforme à la norme EN 60228 cl-5. Offre une plus grande flexibilité, adaptée aux environnements nécessitant une plus grande flexibilité, tels que les équipements électriques mobiles ou les emplacements nécessitant un rayon de courbure plus grand.
Couche d'isolation
Le matériau isolant du câble utilise du PVC sans plomb, conforme à la norme TI 2. Il offre de bonnes performances d'isolation électrique et prévient efficacement la corrosion due à l'environnement externe, améliorant ainsi la durée de vie et la sécurité du câble.
Les câbles flexibles à 1 conducteur isolés en PVC H07V-K H07V-U H07V-R sont largement utilisés dans le câblage fixe basse tension. Pourquoi ces câbles sont-ils un choix intéressant ?
1. Performances électriques
La tension nominale du produit est de 450/750 V, ce qui le rend adapté à la plupart des systèmes de distribution d'énergie basse tension civils et industriels. Le conducteur en cuivre a une conductivité élevée et une faible résistance, ce qui entraîne une perte d'énergie minimale.
L'isolation en PVC a une bonne rigidité diélectrique, empêchant efficacement les courts-circuits et les fuites.
2. Performances mécaniques et environnementales
La couche isolante en PVC du câble présente un certain degré de résistance à l'usure, à l'huile et à la corrosion chimique. Sa plage de températures de fonctionnement s'étend de -5°C à +70°C, ce qui le rend adapté aux environnements intérieurs secs ou généraux.
Nos câbles isolés unipolaires possèdent également un certain degré d’ignifugation, répondant aux exigences de base en matière de sécurité incendie.
3. Installation facile
Les trois modèles sont faciles à installer.
Le H07V-K possède un conducteur flexible, ce qui le rend souple et facile à plier, même dans des espaces confinés ou des environnements de routage complexes.
Le H07V-R est doté d'un conducteur multibrin, alliant flexibilité et résistance mécanique pour une installation pratique sur site.
Le H07V-U a un conducteur solide, une structure simple et est moins sujet au pliage lors d'une installation en ligne droite.
Le choix recommandé dépend du scénario d'application réel. En tant que fabricant fiable, Beida met à profit son expérience professionnelle pour analyser les bases de sélection et fournir des recommandations.

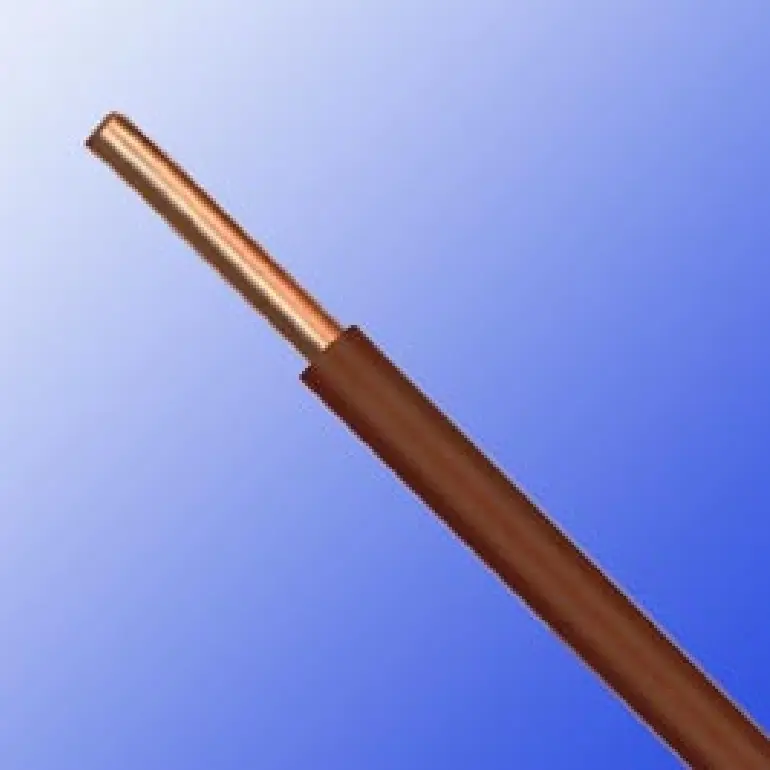

▷H07V-U
Il s’agit de l’option la plus basique et la moins coûteuse. Grâce à son fil de cuivre d'une seule épaisseur, il possède de fortes capacités de « mise en forme » et est très stable lorsqu'il est acheminé dans des conduits droits.
Utilisations recommandées : Câblage dissimulé en rénovation domiciliaire (prises, interrupteurs), distribution électrique de base du bâtiment.
▷H07V-R
Il s'agit d'un fil rigide, une version améliorée du câble unipolaire H07V-U. Lorsque la demande de courant est élevée et que la section transversale du fil dépasse 10 mm2, un seul brin de fil de cuivre présente des limites. Le fil de cuivre épais doit être divisé en 7 brins ou plus torsadés ensemble.
En bref, le H07V-R conserve la stabilité conductrice du fil rigide tout en étant légèrement plus flexible que le type U.
Utilisations recommandées : lignes d'arrivée d'installations industrielles, lignes principales de distribution de haute puissance, pose de conduits longue distance.

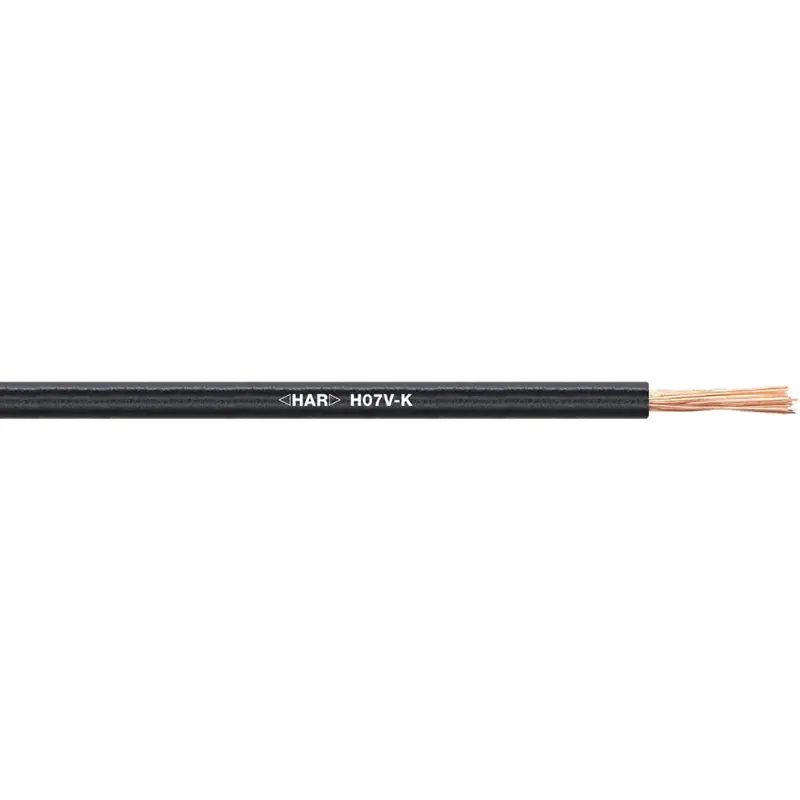

▷H07V-K
Ce type est constitué de dizaines, voire de centaines de fils de cuivre fins, comme des mèches de cheveux, et peut être facilement noué comme une corde.
Point fort : Très résistant aux vibrations. Si votre équipement vibre, vous devez choisir le type K.
Remarque : Les extrémités des fils flexibles ont tendance à s’effilocher. Des bornes à pression à froid (bornes européennes/bornes à broches) doivent être utilisées lors de l'installation ; ils ne peuvent pas être vissés directement sous des vis, sinon un mauvais contact peut facilement provoquer des incendies.
Utilisations recommandées : armoires de commande PLC, circuits secondaires des coffrets de distribution, câblage interne des appareils électriques.
Tension nominale : 450/750 V
Tension d'essai : 2500 V
Résistance du conducteur : Voir la feuille ci-dessous
Température de fonctionnement : -5º C à +70º C
Température de court-circuit : +160 ºC
Ignifugé : selon CEI 60332-1-2
Rayon de courbure minimum : 4* OD
Dimension taille : Voir la fiche ci-dessous
|
Taper |
Conducteur |
Isolation |
Caractéristique électrique |
|||
|
Superficie nominale |
Structure du chef d'orchestre |
Épaisseur d'isolation |
Diamètre hors tout |
Résistance du conducteur à 20 ℃ Max |
||
|
(mm) |
||||||
|
mm |
N°/mm |
mm |
Min. |
Max. |
Ω／km |
|
|
H07V-U |
1.5 |
1/1.38 |
0.7 |
2.6 |
3.2 |
12.1 |
|
2.5 |
1/1.78 |
0.8 |
3.2 |
3.9 |
7.41 |
|
|
4 |
1/2.25 |
0.8 |
3.6 |
4.4 |
4.61 |
|
|
6 |
1/2.76 |
0.8 |
4.1 |
5 |
3.08 |
|
|
H07V-R |
1.5 |
7/0,52 |
0.7 |
2.7 |
3.3 |
12.1 |
|
2.5 |
7/0,67 |
0.8 |
3.3 |
4 |
7.41 |
|
|
4 |
7/0,84 |
0.8 |
3.8 |
4.6 |
4.61 |
|
|
6 |
7/1.03 |
0.8 |
4.3 |
5.2 |
3.08 |
|
|
10 |
7/1.32 |
1.0 |
5.6 |
6.7 |
1.83 |
|
|
16 |
7/1.67 |
1 |
6.4 |
7.8 |
1.15 |
|
|
25 |
7/2.10 |
1.2 |
8.1 |
9.7 |
0.727 |
|
|
35 |
7/2.47 |
1.2 |
9 |
10.9 |
0.524 |
|
|
50 |
19/1.75 |
1.4 |
10.6 |
12.8 |
0.387 |
|
|
70 |
19/2.10 |
1.4 |
12.1 |
14.6 |
0.268 |
|
|
95 |
19/2.48 |
1.6 |
14.1 |
17.1 |
0.193 |
|
|
120 |
37/2.00 |
1.6 |
15.6 |
18.8 |
0.153 |
|
|
150 |
37/2.22 |
1.8 |
17.3 |
20.9 |
0.124 |
|
|
185 |
37/2.48 |
2 |
19.3 |
23.3 |
0.0991 |
|
|
240 |
61/2.22 |
2.2 |
22 |
26.6 |
0.0754 |
|
|
H07V-K |
1.5 |
30/0,24 |
0.7 |
2.8 |
3.4 |
13.3 |
|
2.5 |
49/0,24 |
0.8 |
3.4 |
4.1 |
7.98 |
|
|
4 |
56/0,29 |
0.8 |
3.9 |
4.8 |
4.95 |
|
|
6 |
83/0,29 |
0.8 |
4.4 |
5.3 |
3.30 |
|
|
10 |
74/0,40 |
1.0 |
5.7 |
6.8 |
1.91 |
|
|
16 |
117/0,40 |
1 |
6.7 |
8.1 |
1.21 |
|
|
25 |
182/0,40 |
1.2 |
8.4 |
10.2 |
0.78 |
|
|
35 |
256/0,40 |
1.2 |
9.7 |
11.7 |
0.554 |
|
|
50 |
367/0,40 |
1.4 |
11.5 |
13.9 |
0.386 |
|
|
70 |
320/0,51 |
1.4 |
13.2 |
16 |
0.272 |
|
|
95 |
423/0,51 |
1.6 |
15.1 |
18.2 |
0.206 |
|
|
120 |
541/0,51 |
1.6 |
16.7 |
20.2 |
0.161 |
|
|
150 |
675/0,51 |
1.8 |
18.6 |
22.5 |
0.129 |
|
|
185 |
822/0,51 |
2 |
20.6 |
24.9 |
0.106 |
|
|
240 |
1088/0,51 |
2.2 |
23.5 |
28.4 |
0.0801 |
|

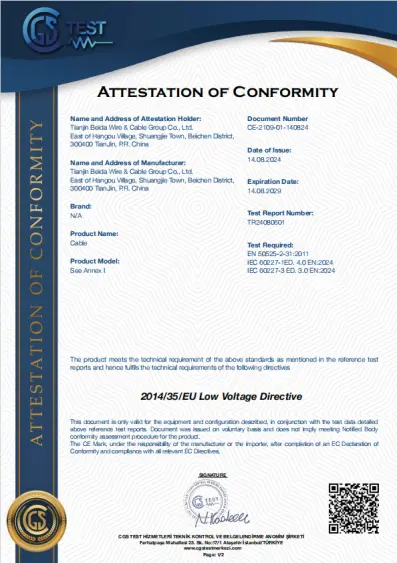

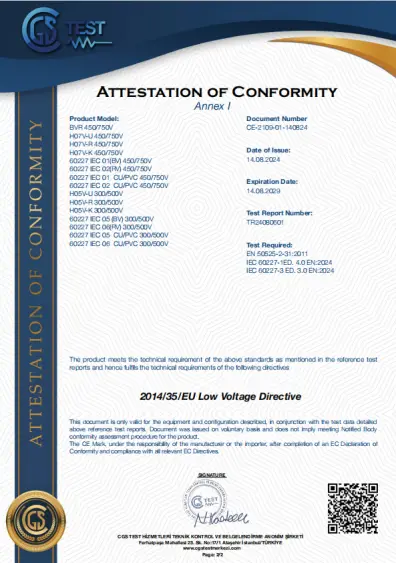

Certifié CE
Norme : EN 50525-3-21, CEI 60227-1, CEI 60227-3
Livraison dans les délais
Nous disposons d'un système de production efficace avec des cycles de production courts, nous permettant de réaliser les commandes dans des délais courts.
Grand inventaire
Beida est un fournisseur professionnel et nous maintenons un large inventaire dans notre entrepôt, ce qui nous permet d'expédier rapidement. Quelles que soient les spécifications de câble dont vous avez besoin, nous pouvons répondre rapidement.
Normes de qualité
Nos produits sont fabriqués strictement selon la norme EN 50525 et notre qualité est certifiée mondialement. Chaque câble est soumis à plusieurs contrôles de qualité.
Options d'emballage
L'emballage des câbles est disponible sous forme de bobine ou de faisceau, offrant des options de transport plus flexibles et vous permettant de choisir la méthode d'emballage la plus adaptée en fonction de vos besoins réels.
Câbles ignifuges et résistants au feu personnalisés
Si vous avez des exigences spécifiques, nous pouvons produire des câbles ignifuges et résistants au feu de différentes qualités, garantissant une sécurité suffisante et des performances de protection incendie améliorées même lorsque les câbles sont utilisés dans des environnements spéciaux.
Détails de l'emballage :
Il est déterminé par la quantité et les exigences que vous achetez. Peut être négocié.
Port : Port de Tianjin
Livraison : Par mer, par avion, par exprès.
