Câbles flexibles résistants au feu BBTRZ

Champ d'application :

Les câbles flexibles résistants au feu BBTRZ sont utilisés comme ligne d'alimentation principale depuis la sous-station (ou la salle de distribution principale) jusqu'au système de protection incendie, ou dans des emplacements spéciaux et de classe I. Ils doivent être utilisés comme câbles ignifuges de classe A ou en remplacement pour une utilisation à long terme de câbles ignifuges à faible dégagement de fumée et sans halogène à 90 °C. Ces câbles sont utilisés dans les applications d'installation fixe.

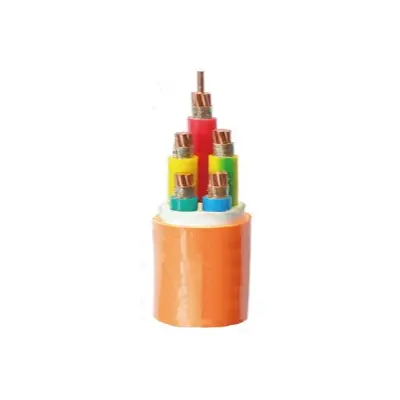

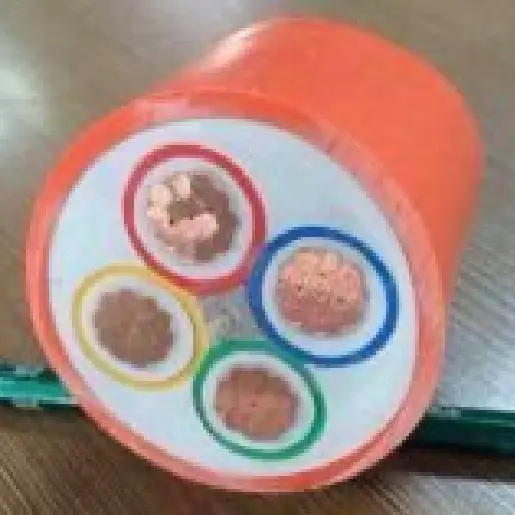

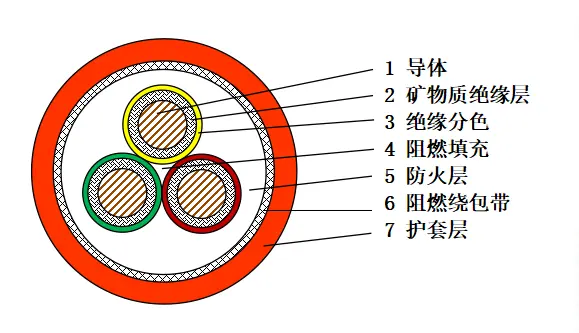

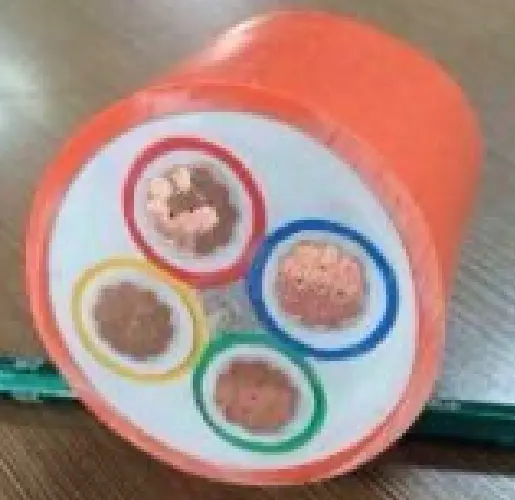

Structure du produit

La conception de la structure des câbles est méticuleuse et professionnelle. La partie conductrice utilise le premier ou le deuxième type de conducteur en cuivre recuit, qui présente une excellente conductivité et flexibilité, répondant aux besoins de transmission de puissance de divers scénarios.

La couche d'isolation minérale utilise un ruban de mica résistant au feu enveloppé qui, en raison de ses propriétés matérielles uniques, peut empêcher efficacement la propagation du feu face à des températures élevées ou à des flammes, offrant ainsi une protection incendie fiable pour le câble.

La couche isolante à code couleur utilise un matériau isolant en polyéthylène réticulé, avec diverses méthodes de codage couleur. Un colorant isolant peut être ajouté, ou des rubans de couleur, des fils colorés, etc. peuvent être utilisés, facilitant une identification rapide et précise des circuits pendant l'installation et la maintenance des câbles.

Dans le processus de remplissage des câbles, des matériaux de remplissage ignifuges sont utilisés au centre pour supprimer la propagation des flammes. Pendant ce temps, du ruban d'emballage peut être utilisé pour attacher les matériaux de remplissage afin de garantir un remplissage étanche et une stabilité structurelle.

La couche ignifuge est constituée de minéraux et de rubans d'emballage. Tout d'abord, une couche de matériau minéral, qui possède des avantages tels que la résistance au feu, l'endurance au feu, la résistance aux températures élevées et l'isolation thermique, est extrudée sur l'âme câblée pour construire une barrière coupe-feu. La couche externe est protégée par un ruban ignifuge enroulé autour d'elle pour renforcer l'effet ignifuge et garantir le fonctionnement sûr du câble dans des environnements extrêmes.

La gaine est constituée d'un matériau de revêtement en polyoléfine ignifuge, sans halogène, à faible émission de fumée, qui présente d'excellentes propriétés ignifuges et ne produit aucune fumée nocive pendant la combustion, réduisant ainsi les dommages causés au personnel et à l'environnement. La gaine est généralement de couleur orange ou mandarine, ce qui est accrocheur et facile à identifier. Il peut également être coloré en noir sur demande pour répondre aux besoins de différents scénarios d'utilisation.

Paramètre de performances

La tension nominale de ces câbles flexibles résistants au feu BBTRZ est de 0,6/1 kV. Pendant la phase de test, une tension de test de 3,5 kV a été appliquée pendant 5 minutes et aucune panne ne s'est produite. La limite de température de fonctionnement admissible à long terme du conducteur du câble est de 90 ℃. Lors de la pose du câble, la température ambiante ne doit pas être inférieure à 0℃. Le rayon de courbure minimum est 12 fois le diamètre extérieur du câble (12*OD). La couche d’isolation minérale est constituée de plusieurs couches de ruban de mica aux propriétés ignifuges.

En termes de résistance au feu, ce câble répond aux exigences des normes d'entreprise et de la norme CEI 60331-1, avec une durée de combustion allant jusqu'à 180 minutes. Concernant la résistance du conducteur à 20 °C, elle doit être conforme aux spécifications pour les conducteurs en cuivre recuit de type 1 ou de type 2, comme indiqué dans GB/T 3956 et CEI 60228. Quant à la résistance d'isolement, la résistance d'isolement du câble ne doit pas être inférieure à 100 MΩ·km à température ambiante.

De plus, le câble fini doit subir un test de résistance au feu, la méthode de test étant conforme aux dispositions du GB/T 19216.21. La température d'exposition au feu est fixée à 950 ~ 1 000 ℃, avec une durée de 180 minutes, suivie d'une période de refroidissement de 15 minutes. Pendant cette période, le câble ne doit présenter ni court-circuit ni circuit ouvert.

Spécifications courantes des câbles

Avantages et inconvénients du câble flexible résistant au feu BBTRZ par rapport au câble à isolation minérale BTTZ :

Avantages :

L'isolation des câbles n'est pas sujette à l'absorption d'humidité et présente des performances d'isolation stables.

Plusieurs conducteurs peuvent être produits dans des longueurs fixes, réduisant ainsi le nombre de connecteurs intermédiaires dans les câbles.

La structure est flexible, facilitant le cintrage des câbles et réduisant la difficulté de pose.

Les câbles peuvent être utilisés sans terminaisons dédiées, réduisant ainsi le coût des accessoires.

Inconvénients : La résistance au feu est légèrement inférieure et ne peut pas répondre aux exigences de la norme BS 8491.

La température maximale de fonctionnement est de 90 ℃, ce qui n'atteint pas les 250 ℃ du BTTZ

Le niveau de performance de combustion le plus élevé peut répondre aux exigences de la classe B1, mais ne peut pas répondre aux exigences de la classe A.

Scénarios d'application :

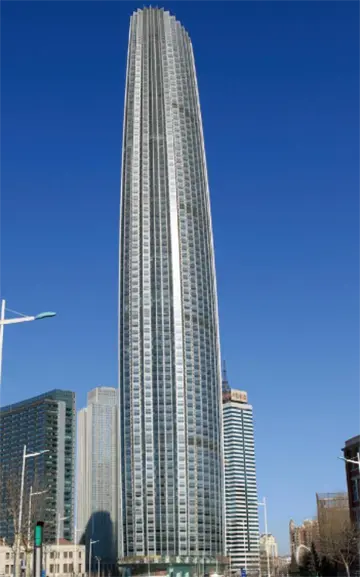

immeuble de grande hauteur

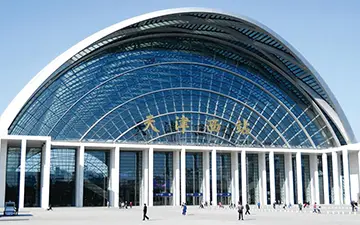

gare

aérogare

lieux d'intérêt historique et beauté des paysages

Emballage et livraison

Détails de l'emballage :

Il est déterminé par la quantité et les exigences que vous achetez. Peut être négocié.

Port : Port de Tianjin

Livraison : Par mer, par avion, par exprès.
