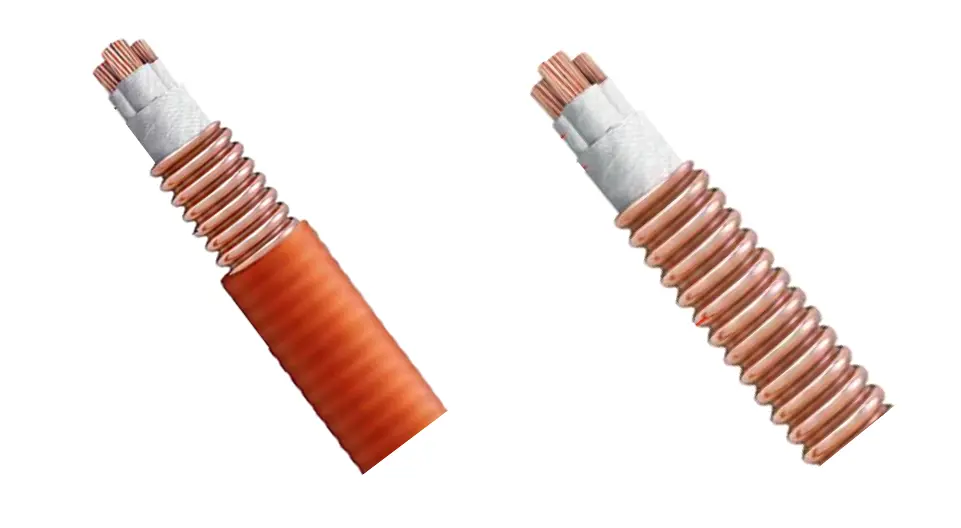

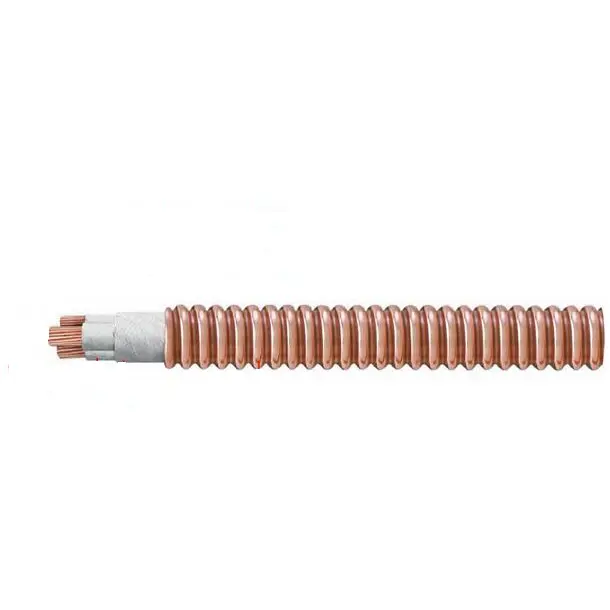

Câble en cuivre ondulé ignifuge RTTZ

Choisissez Tianjin Beida comme fabricant et fournisseur, choisissez une solution fiable de câble en cuivre ondulé ignifuge RTTZ. Nous pouvons proposer des prix directs usine.

Champ d'application :

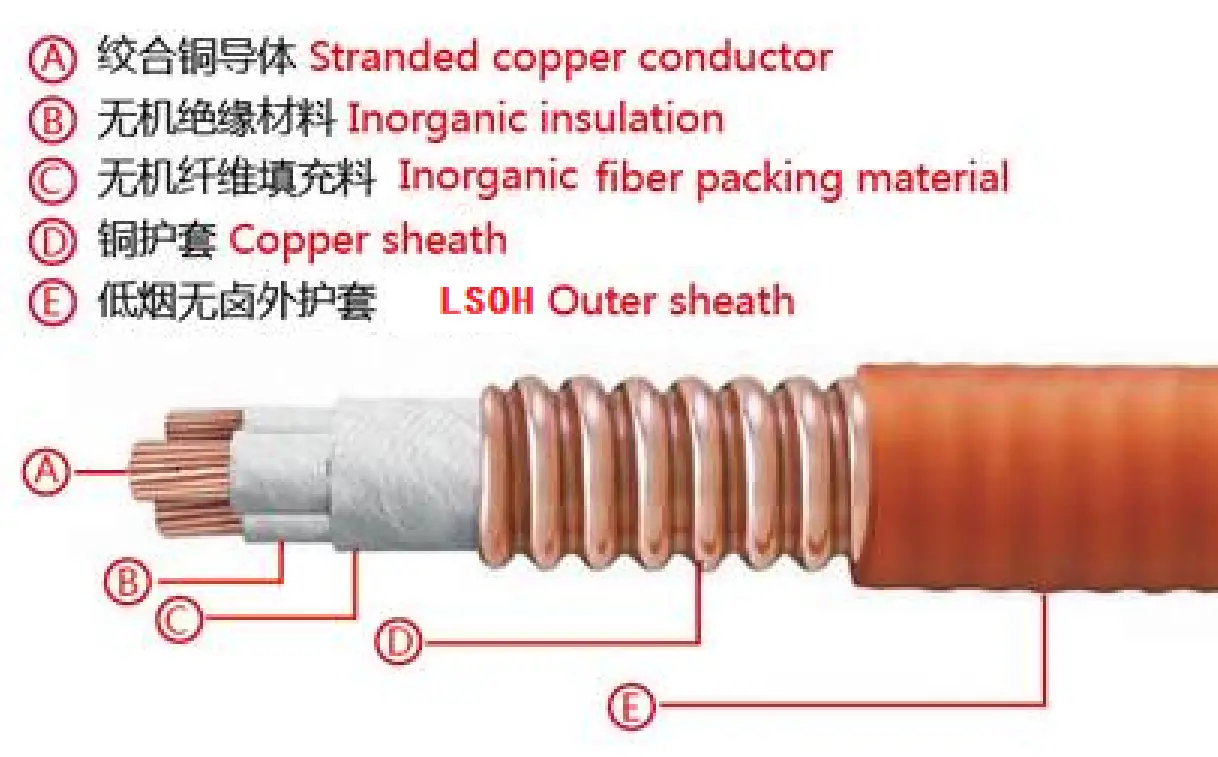

Structure du produit

Construction des câbles et exigences techniques

Conducteur : Adoptez le premier ou le deuxième type de conducteur en cuivre recuit.

Couche d'isolation minérale : elle est réalisée en enveloppant du ruban de mica résistant au feu ou d'autres rubans d'isolation minérale ayant des fonctions similaires.

Assemblage de câbles et couche protectrice : les âmes du câble sont étroitement remplies de matériaux possédant des propriétés ignifuges et ignifuges, et la couche protectrice est composée d'un ruban ignifuge et ignifuge approprié enroulé autour.

Gaine métallique en cuivre : elle est produite à l'aide de la technologie de soudage à l'arc sous argon en bande de cuivre et ondulée.

Couche de gaine : elle est constituée d'un matériau de gainage en polyoléfine sans halogène, à faible émission de fumée et ignifuge. Généralement, il est orange ou mandarine, mais le noir peut être choisi selon les besoins.

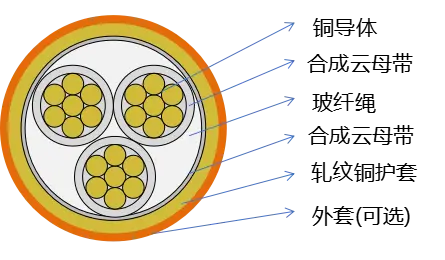

schéma structurel

Paramètre de performances

La tension nominale du câble en cuivre ondulé ignifuge RTTZ est de 0,6/1 kV. La tension de test est réglée à 3,5 kV et la tension est appliquée en continu pendant 5 minutes sans qu'aucune panne ne se produise pendant cette période. La température de fonctionnement maximale autorisée à long terme du conducteur du câble est de 90 ℃.

Lors de la pose des câbles, la température ambiante ne doit pas être inférieure à 0℃. Le rayon de courbure minimum est 12 fois le diamètre extérieur du câble. La couche d’isolation minérale est soigneusement conçue à l’aide de plusieurs couches de ruban de mica résistant au feu.

À 20 °C, la résistance du conducteur doit être strictement conforme aux normes spécifiées pour les conducteurs en cuivre recuit de type 1 ou de type 2 dans GB/T 3956 et CEI 60228. À température ambiante, la résistance d'isolement du câble ne doit pas être inférieure à 100 MΩ·km.

En termes de tests de résistance au feu, il répond pleinement aux exigences standard de GB/T 34926. La méthode de test spécifique est la suivante :

Tout d’abord, effectuez les tests C, W, Z conformément à la norme BS 6387 ;

Deuxièmement, le test doit être effectué conformément aux dispositions de la BS 8491 ;

Troisièmement, effectuez un test de résistance au feu conformément à la norme GB/T 19216.21, avec une température contrôlée à 950 ~ 1 000 ℃, une durée d'exposition au feu de 180 minutes et une période de refroidissement de 15 minutes. Pendant cette période, le câble ne doit présenter ni court-circuit ni circuit ouvert.

Méthode de représentation du produit

Code produit

Câble à gaine de cuivre ondulé à isolation minérale en ruban de mica………R

Gaine extérieure en polyoléfine……………Y

Conducteur en cuivre ............................ T

Sans halogène et à faible dégagement de fumée …………………WD (en option)

Gaine en cuivre ............................ T

Grades ignifuges A/B/C... ZA/B/C

Ruban mica ........................................................................................................Z

Tension nominale …………………0,6/1

Spécifications du câble

Précautions pour les câbles

Installation

Méthode de pose : Il peut être posé dans des tunnels, des tranchées de câbles, des plateaux, des auges et des puits, supportant une pose exposée et dissimulée. Pour les câbles unipolaires, il est interdit d'utiliser des matériaux conducteurs magnétiques (tels que du fil de fer) pour la fixation afin d'éviter les pertes par courants de Foucault.

Courbure et portée : Contrôler le rayon de courbure selon les spécifications du fabricant. Référence pour la portée du support horizontal : Pour les diamètres extérieurs ≤ 20 mm, la portée est de 400 mm ; pour ceux > 20 mm, la portée est de 800 mm. Pour la portée de support vertical : pour les diamètres extérieurs ≤ 20 mm, la portée est de 1 500 mm ; pour ceux > 20 mm, la portée est de 1 000 mm.

Déroulement et fixation : Déroulez le câble selon le sens marqué sur l'enrouleur de câble pour éviter toute torsion ; reportez-vous aux exigences ci-dessus pour la travée de fixation dans le chemin de câbles.

Borne et connecteur

Fabrication des bornes : retirez environ 300 mm d'isolant du conducteur d'extrémité, sertissez le nez du fil et utilisez un mégohmmètre pour tester la résistance d'isolement entre la gaine de cuivre et le conducteur, ainsi qu'entre les conducteurs. Après s'être assuré que la résistance d'isolation est satisfaisante, appliquer un manchon thermorétractable pour l'étanchéité.

Connecteurs intermédiaires : Il est préférable d'utiliser des connecteurs finis ayant un degré de résistance au feu conforme à celui du corps du câble. Lors de l'installation sur site, il est nécessaire d'assurer l'étanchéité et l'isolation pour réduire les points de défaut.

Exploitation et entretien

Contrôle de la température : pendant le fonctionnement normal, la température du conducteur ne doit pas dépasser 90 ℃. Lorsque le conducteur n'est pas touchable et n'entre pas en contact avec des matériaux inflammables, la température de la gaine peut être augmentée jusqu'à 105 ℃.

Test d'isolation : utilisez régulièrement un mégohmmètre pour tester la résistance de l'isolation afin de garantir l'absence d'humidité ou de dommages ; la gaine en cuivre doit être mise à la terre de manière fiable pour garantir la sécurité.

Prévention des pertes et protection : Évitez de rayer la gaine avec des objets pointus et ajoutez des manchons de protection lors du passage à travers les murs/dalles de sol pour éviter les dommages mécaniques.

Emballage et livraison

Détails de l'emballage :

Il est déterminé par la quantité et les exigences que vous achetez. Peut être négocié.

Port : Port de Tianjin

Livraison : Par mer, par avion, par exprès.
