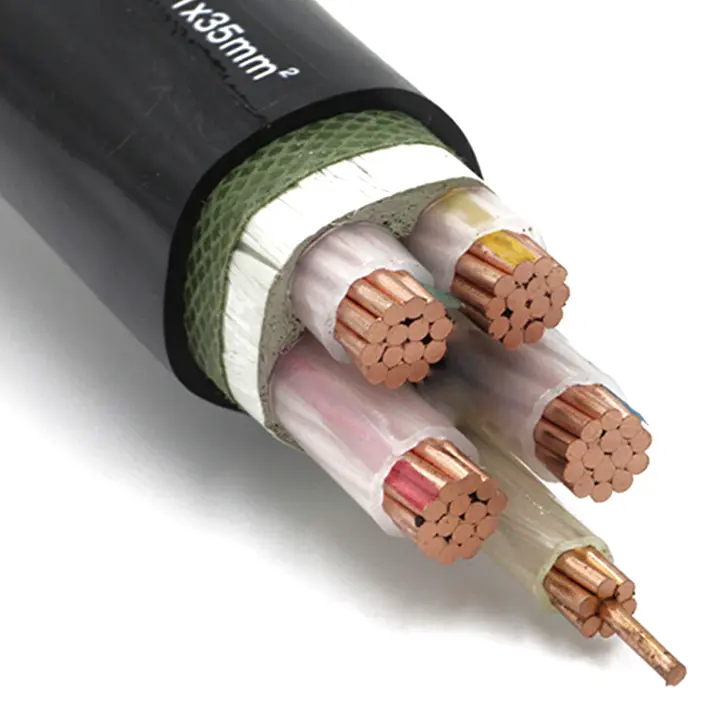

Câble d'alimentation non blindé à gaine PVC isolé XLPE

Les câbles d'alimentation non blindés à gaine PVC isolés XLPE sont isolés avec un matériau XLPE, qui présente une excellente résistance à la chaleur, à la corrosion et aux chocs actuels. Dans un environnement de travail difficile, il peut toujours fonctionner de manière stable pour garantir le fonctionnement sûr à long terme du système électrique. Produits à haute résistance aux dommages mécaniques, adaptés aux besoins environnementaux complexes des industries de l’énergie, de la métallurgie, de la pétrochimie et d’autres industries. Qu'il s'agisse de construction urbaine, de pose d'électricité souterraine ou de transport d'énergie haute tension pour des installations industrielles, Beida Power Cable offre une protection complète pour votre sécurité électrique.

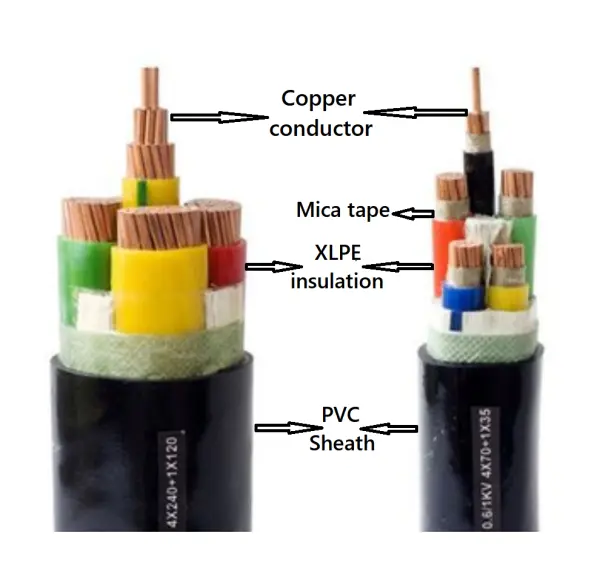

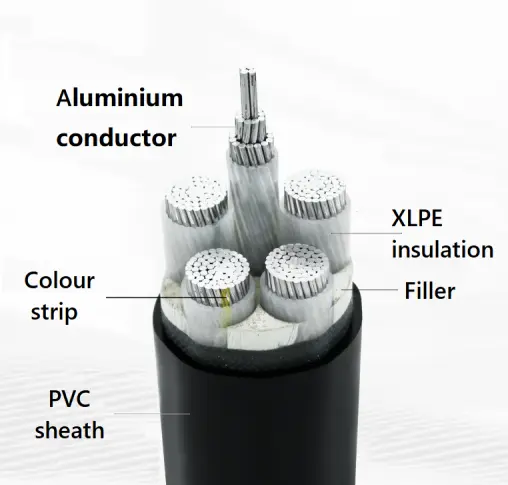

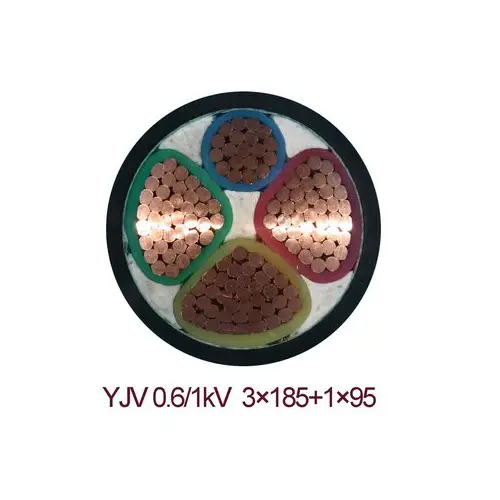

Structure du produit

Le câble d'alimentation non blindé à gaine PVC isolé XLPE est composé d'un conducteur en cuivre T1R, d'une isolation XLPE et d'une gaine PVC.

Conducteur : Conducteur en cuivre ou en aluminium, rond ou façonné, classe 2 selon CEI 60228

et GB/T 3956-2008, pour une section transversale ne dépassant pas 6 mm², un tour solide

Un conducteur peut être utilisé, classe 1 selon CEI 60228 et GB/T 3956-2008.

Isolation : L'épaisseur de l'isolation et la propriété du matériau doivent être conformes aux normes CEI 60502 et GB/T 12706.

Couleur du noyau : 1 noyau : rouge ou jaune ou vert ou bleu ou noir

2 conducteurs : rouge, bleu ou rouge, noir

3 conducteurs : jaune, vert, rouge ou rouge, jaune, bleu

4 conducteurs : jaune, vert, rouge, bleu ou rouge, jaune, bleu, noir

5 conducteurs : jaune, vert, rouge, bleu, noir ou rouge, jaune, bleu, noir, vert

Au-dessus de 5 coes : noyaux blancs avec numéro noir ou

Gaine extérieure : L'épaisseur de la gaine et la propriété du matériau doivent être conformes aux normes CEI 60502 et GB/T 12706.

Câble ignifuge : Un matériau de gaine extérieure en PVC ignifuge doit être utilisé. Les qualités ignifuges peuvent être classées en trois catégories : groupes A, B et C.

Câble résistant au feu : Deux couches de ruban Mica doivent être enroulées autour du conducteur.

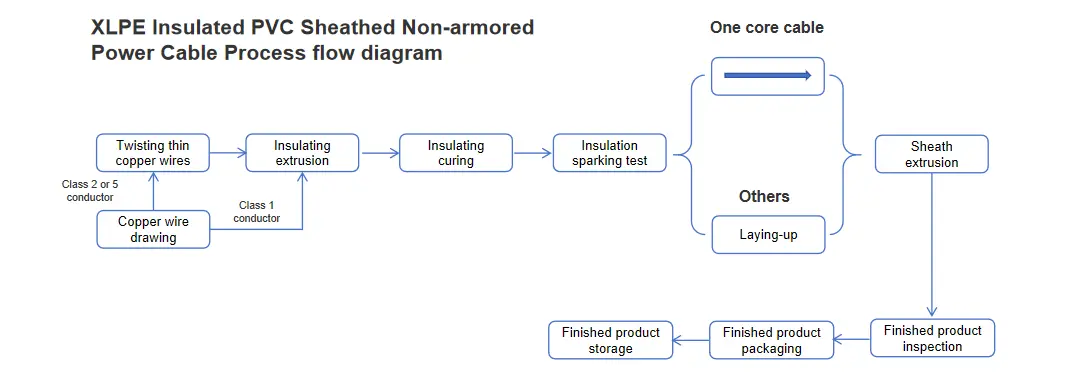

Diagramme de flux de processus

Application du produit

Il est utilisé pour la distribution d’énergie urbaine et pour transmettre de l’énergie électrique basse tension.

Il est utilisé dans les usines, les mines et autres lieux pour alimenter les équipements mécaniques et les installations d’éclairage.

Dans les bâtiments résidentiels et commerciaux, il est utilisé pour la distribution de l'électricité au sein de la structure, comme l'éclairage, les ascenseurs, les prises, etc.

Précautions

La température de fonctionnement à long terme du câble ne doit pas dépasser 90º C.

Lors d'un court-circuit, la température maximale du câble ne doit pas dépasser 250º C.

Les câbles ne doivent pas être utilisés au-delà de la tension nominale.

Ce type de câble ne peut pas être directement enterré pour être utilisé.

Les câbles unipolaires ne peuvent pas être placés directement dans des canalisations métalliques magnétiques ou dans des chemins de câbles avec couvercles.

Les câbles ne doivent pas être utilisés au-delà de la tension nominale.

Paramètre de performances

Tension nominale : 0,6/1 kV

Tension d'essai : 3,5 kV pendant 5 minutes, aucune panne ne s'est produite

Résistance du conducteur : la résistance du conducteur de 20 ℃ doit être conforme à la norme CEI 60228 ou GB/T 3956.

Température de fonctionnement : -5º C à +90º C

Température de court-circuit : +250 ºC

Rayon de courbure minimum : 15* OD ;

Rayon de courbure statique minimum : 10* OD ;

Ignifuge : selon IEC 60332 ou GB/T 19666

Résistance au feu : selon IEC 60331 ou GB/T 19666.

Capacité de transport de courant en ampères (A)

Après-vente et services

1. Services techniques : Tianjin Beida Group peut fournir les services techniques nécessaires en fonction des demandes réelles des clients, tels que des conseils techniques sur la sélection des fils et câbles, la pose et l'installation, les tests sur site, etc.

2. Traitement des problèmes de qualité : dès réception des commentaires des utilisateurs concernant les problèmes de qualité des fils et câbles électriques, BD Cable Group fournira une réponse dans les 24 heures. En fonction de la situation réelle sur place, nous proposerons des solutions aux problèmes ou enverrons des techniciens professionnels sur place pour gérer les problèmes de qualité.

3. Entretien ou remplacement des fils et câbles électriques : pendant la période de garantie des fils et câbles électriques, si des problèmes de qualité surviennent en raison de défauts de qualité du produit dans les matériaux, la conception ou le processus de production et de fabrication des fils et câbles, et que ces problèmes surviennent pendant le stockage, la pose, l'installation ou l'utilisation normale, l'entreprise sera responsable de la réparation ou du remplacement gratuit.

4. Pendant le processus de transport et d'installation des fils et câbles électriques, pour tout dommage aux câbles causé par une mauvaise utilisation par les utilisateurs (tels que des rayures, des abrasions, un rayon de courbure insuffisant entraînant des dommages à l'isolation et à la gaine, et un problème de qualité dû à la pose du câble à basse température, etc.), le groupe Beida aidera les clients à résoudre ces problèmes de qualité.

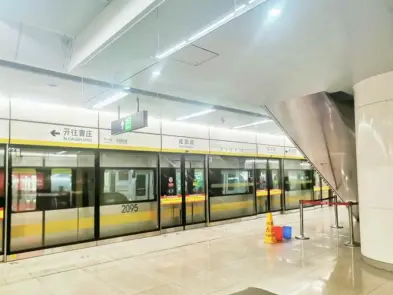

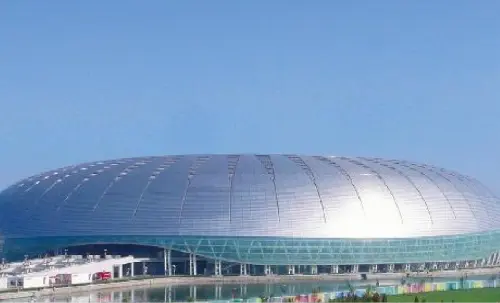

Cas successifs

En tant que câble d'alimentation haute performance, le câble d'alimentation non blindé à gaine PVC isolé XLPE répond non seulement aux normes nationales de protection de l'environnement, mais également sa résistance aux températures élevées et aux ultraviolets le rend particulièrement adapté aux environnements extérieurs ou à haute température. Qu'il s'agisse d'un hiver froid ou d'un été chaud, ce câble assure une transmission stable de l'énergie, maintient d'excellentes performances après une longue utilisation, réduit la fréquence de maintenance et de remplacement et réduit ainsi considérablement le coût de fonctionnement. De plus, le matériau de la gaine en polychlorure de vinyle (PVC) présente des caractéristiques à faible dégagement de fumée et sans halogène, ce qui évite la génération de fumée toxique en cas d'incendie, améliorant ainsi encore la sécurité de l'environnement d'utilisation.

Emballage et livraison

Détails de l'emballage :

Il est déterminé par la quantité et les exigences que vous achetez. Peut être négocié.

Port : Port de Tianjin

Livraison : Par mer, par avion, par exprès.
