Câble d'alimentation STA à gaine PVC isolé XLPE

S'appuyant sur les 35 années d'expérience approfondie de Tianjin Beida Cable Group dans l'industrie du câble, nous avons lancé le câble d'alimentation STA à gaine PVC isolé XLPE, qui peut être appelé la force du champ de transmission d'énergie basse tension.

En tant qu'entreprise de haute technologie avec une marque chinoise bien connue, une certification du système ISO et d'autres qualifications faisant autorité, le groupe Beida est soutenu par des équipements de production et de test avancés internationaux et un investissement en R&D de 3,1 % du volume des ventes annuel, de sorte que ce câble armé en ruban d'acier présente des avantages fondamentaux sans précédent.

Son matériau d'isolation XLPE garantit d'excellentes performances électriques et résistance à la chaleur, une gaine en PVC avec une conception d'armure en ruban d'acier, pour obtenir une forte résistance à l'humidité, une résistance à la corrosion, une résistance aux dommages mécaniques, une pose enterrée directe sans protection supplémentaire, résout parfaitement le complexe d'installation de transmission de puissance basse tension, une mauvaise adaptabilité environnementale, des risques de sécurité et d'autres problèmes, pour fournir aux clients du monde entier des solutions de transmission de puissance stables et fiables.

Les types de câbles courants sont YJV22, ZC-YJV22, ZB-YJV22, ZA-YJV22, ZCN-YJV22, ZBN-YJV22, ZCN-YJV22, CU/XLPE/PVC/STA/PVC, CU/MICA/XLPE/PVC/STA/PVC.

Structure du produit

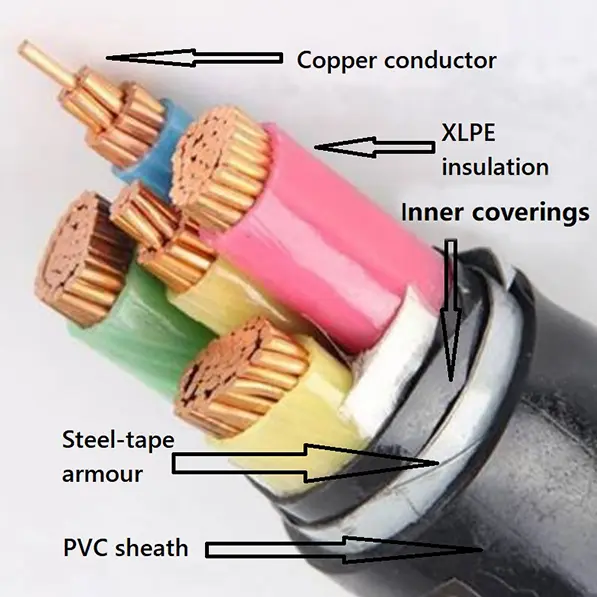

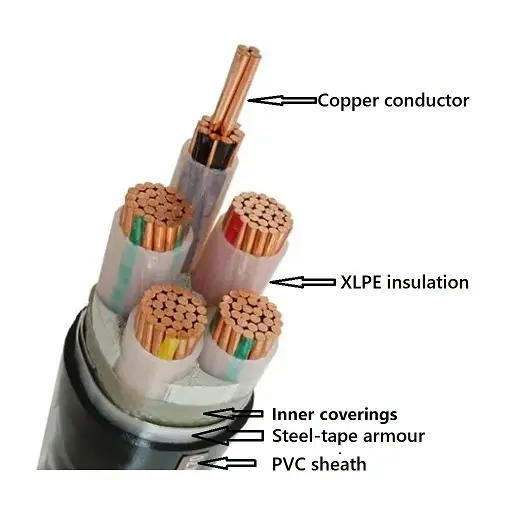

Le câble d'alimentation STA à gaine PVC isolé XLPE est composé d'un conducteur en cuivre T1R, d'une isolation XLPE, d'un ruban d'emballage en PVC, d'une armure en ruban d'acier et d'une gaine en PVC.

Conducteur : Conducteur en cuivre ou en aluminium, rond ou façonné, classe 2 selon CEI 60228

et GB/T 3956-2008, pour une section transversale ne dépassant pas 6 mm², un tour solide

Un conducteur peut être utilisé, classe 1 selon CEI 60228 et GB/T 3956-2008.

Isolation : L'épaisseur de l'isolation et la propriété du matériau doivent être conformes aux normes CEI 60502 et GB/T 12706.

Couleur du noyau : 1 noyau : rouge ou jaune ou vert ou bleu ou noir

2 conducteurs : rouge, bleu ou rouge, noir

3 conducteurs : jaune, vert, rouge ou rouge, jaune, bleu

4 conducteurs : jaune, vert, rouge, bleu ou rouge, jaune, bleu, noir

5 conducteurs : jaune, vert, rouge, bleu, noir ou rouge, jaune, bleu, noir, vert

Au-dessus de 5 coes : noyaux blancs avec numéro noir ou ruban de couleur différente

Revêtements intérieurs : Les revêtements intérieurs peuvent être extrudés ou rodés. Les matériaux doivent être adaptés à la température de fonctionnement du câble et compatibles avec le matériau isolant.

Armure en ruban d'acier : Dans les câbles multiconducteurs, l'armure doit être appliquée sur un revêtement intérieur conforme à un double ruban d'acier. Les câbles unipolaires pour utilisation sur courant alternatif. les systèmes doivent être constitués d’un ruban d’acier non magnétique.

Gaine extérieure : L'épaisseur de la gaine et la propriété du matériau doivent être conformes aux normes CEI 60502 et GB/T 12706.

Câble ignifuge : Un matériau de gaine extérieure en PVC ignifuge doit être utilisé. Les qualités ignifuges peuvent être classées en trois catégories : groupes A, B et C.

Câble résistant au feu : Deux couches de ruban Mica doivent être enroulées autour du conducteur.

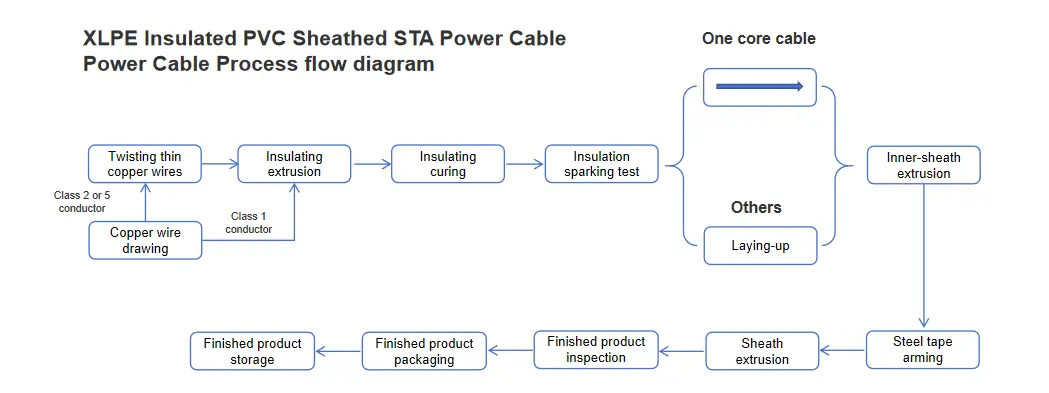

Diagramme de flux de processus

Application du produit

Câble d'alimentation blindé en ruban d'acier gainé de PVC isolé en polyéthylène réticulé, car ce câble avec protection en ruban d'acier, convient au réseau de distribution ou aux équipements industriels pour la transmission d'énergie. Il peut être enterré directement sous terre, peut être installé dans une tranchée de câble ou un pont, le câble peut résister à une certaine pression, mais ne peut pas résister à la tension.

Conditions d'installation du produit :

Température ambiante d'installation du câble Pour les câbles avec isolation en PVC ou gaine en PVC ou gaine ignifuge sans halogène, la température ambiante lors de l'installation ne doit pas être inférieure à 0 ℃.

Rayon de courbure minimum pour l'installation des câbles

Paramètre de performances

Tension nominale : 0,6/1 kV

Tension d'essai : 3,5 kV pendant 5 minutes, aucune panne ne s'est produite

Température de fonctionnement : -0º C à +90 ºC

Température de court-circuit : +250 ºC

Capacité de transport de courant en ampères (A)

Emballage et livraison

Détails de l'emballage :

Il est déterminé par la quantité et les exigences que vous achetez. Peut être négocié.

Port : Port de Tianjin

Livraison : Par mer, par avion, par exprès.
