Le groupe Beida a plus de 30 ans d'expérience pour proposer des câbles SWA MV à gaine PVC isolés XLPE, nous pouvons être votre fabricant et fournisseur, offrant des services personnalisés.

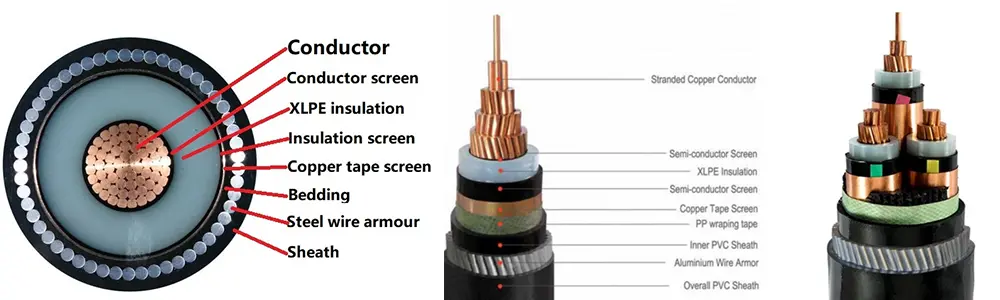

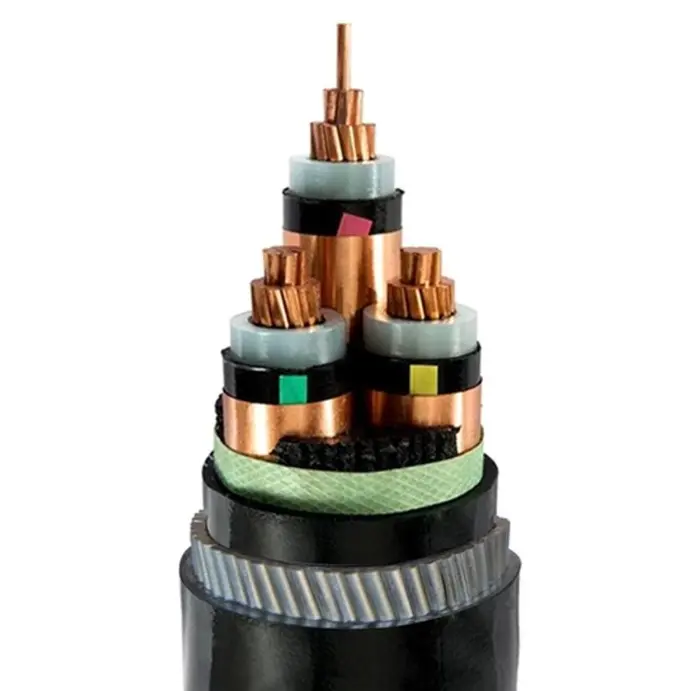

Le câble SWA MV à gaine PVC isolé XLPE est composé d'un conducteur en cuivre T1R, d'une isolation XLPE, d'un ruban d'emballage en PVC, d'une armure de fils d'acier et d'une gaine en PVC.
Conducteur : Conducteur en cuivre ou en aluminium, rond ou façonné, classe 2 selon CEI 60228
et GB/T 3956-2008.
Isolation : Isolation en polyéthylène réticulé ， L'épaisseur de l'isolation et les propriétés du matériau doivent être conformes aux normes CEI 60502-2 et GB/T 12706.2 ， GB/T 12706.3.
Blindage du conducteur : Le blindage du conducteur doit être composé d'un matériau non métallique semi-conducteur extrudé, qui doit être étroitement lié à l'isolation.
Blindage isolant : Le blindage isolant doit être constitué d’une combinaison d’une couche semi-conductrice non métallique et d’une couche métallique. Chaque âme de fil isolée doit être directement extrudée avec une couche semi-conductrice non métallique qui est étroitement liée à l'âme de fil isolée ou peut être décollée. Ensuite, une couche de blindage métallique doit être superposée et enroulée autour de la couche semi-conductrice non métallique, et elle doit être conforme aux dispositions des normes CEI 60502-2, GB/T 12706.2 et GB/T 12706.3. Revêtements intérieurs : Les revêtements intérieurs doivent être extrudés. Les matériaux doivent être adaptés à la température de fonctionnement du câble et compatibles avec le matériau isolant.
Armure en fils d'acier : Dans les câbles multiconducteurs, l'armure doit être appliquée sur un revêtement intérieur conforme aux fils d'acier. Les câbles unipolaires pour utilisation sur courant alternatif. les systèmes doivent être constitués de fils d’acier non magnétiques.
Gaine extérieure : gaine en PVC, épaisseur de la gaine, les propriétés du matériau doivent être conformes aux normes CEI 60502.2 et GB/T 12706.
Câble ignifuge : Un matériau de gaine extérieure en PVC ignifuge doit être utilisé. Les qualités ignifuges peuvent être classées en trois catégories : groupes A, B et C.
Tension nominale : 3,6/6 kV à 18/30 kV ; 26/35 kV
Tension de test : La tension de test de fréquence industrielle doit être de 3,5U0 et le test doit durer 5 minutes sans aucune panne.
|
tension nominale U0/U |
tension maximale Um |
tension d'essai KV |
|
3,6/6 |
7.2 |
12.5 |
|
6/10 |
12 |
21 |
|
8,7/15 |
17.5 |
30.5 |
|
12/20 |
24 |
42 |
|
18/30 |
36 |
63 |
|
26/35 |
42 |
90.5 |
Température maximale de fonctionnement du conducteur : 90 ºC
Température de court-circuit : +250 ºC
épaisseur d'isolation ：
|
tension nominale U0/U |
épaisseur d'isolation ： |
|
3,6/6 |
2.5 |
|
6/10 |
3.4 |
|
8,7/15 |
4.5 |
|
12/20 |
5.5 |
|
18/30 |
8.0 |
|
26/35 |
10.5 |
Comparaison entre les câbles d'alimentation moyenne tension armés en fil d'acier (YJV32, CU/XLPE/PVC/SWA/PVC) et en ruban d'acier (YJV22, CU/XLPE/PVC/STA/PVC)
|
projet |
Armure en fil d'acier fin |
Double armure en ruban d'acier (enveloppement des espaces) |
différence fondamentale |
|
Propriétés mécaniques de base |
Résistance à la traction exceptionnelle, résistance à la compression modérée et bonne flexibilité |
Haute résistance à la compression, faible résistance à la traction et performances de flexion moyennes |
Les câbles électriques blindés en fil d'acier ont une résistance à la traction élevée ; les câbles d'alimentation blindés en ruban d'acier ont une excellente résistance à la compression |
|
méthode de pose |
Vertical, chute élevée, sous l'eau, aérien, grande portée |
Enfouissement direct, conduit, tunnel (environnement à faible traction) |
|
|
objectif de protection |
Il résiste aux dommages de traction et aux chocs, et présente une bonne résistance à l'humidité et à la corrosion. |
Résistant aux fortes pressions, aux perforations par des objets pointus et aux morsures de rongeurs |
YJV32 convient aux charges dynamiques, tandis que YJV22 convient aux charges statiques |
|
Processus et coût |
Le processus de fabrication d'armures en fil d'acier fin est complexe, le coût des matériaux est élevé et le prix global est encore plus élevé. |
La technologie du blindage en ruban d'acier est mature et relativement peu coûteuse |
Lorsque le budget est limité et qu’il n’y a pas de demande de tension, YJV22 est préféré |
|
rayon de courbure |
Relativement plus petit (en raison de la bonne flexibilité des brins de fil d'acier) |
Relativement plus grand (l'emballage en ruban d'acier a tendance à se déformer) |
YJV32 est plus adaptable à la pose dans des espaces confinés |
|
|
|
|
|
1. Si le scénario implique principalement de résister à la pression (comme un enfouissement direct, des tunnels souterrains) et qu'il n'y a pas de force de traction significative ou de hauteur de chute élevée, une armure en ruban d'acier (YJV22, CU/XLPE/PVC/STA/PVC) est recommandée pour sa plus grande rentabilité.
2. Si une pose verticale, une grande portée, sous l'eau ou une hauteur de chute élevée est impliquée et qu'une force de traction axiale doit être supportée, une armure en fil d'acier (YJV32, CU/XLPE/PVC/SWA/PVC) doit être préférée pour assurer la sécurité opérationnelle à long terme.
3. Les deux doivent correspondre au niveau de tension du système moyenne tension, à la section du conducteur et aux exigences de protection de l'environnement de pose (des exigences particulières telles que la résistance à la corrosion et l'ignifugation peuvent en outre être personnalisées).
Il est déterminé par la quantité et les exigences que vous achetez. Peut être négocié.
Port : Port de Tianjin
Livraison : Par mer, par avion, par exprès.
