Câble STA MV à gaine PVC isolé XLPE

Ce câble STA MV à gaine PVC isolé XLPE proposé par le fournisseur professionnel Beida utilise du polyéthylène réticulé (XLPE) comme matériau isolant, qui possède d'excellentes propriétés électriques, une résistance à la chaleur et une résistance au vieillissement. Associé à une gaine extérieure en polychlorure de vinyle (PVC), il améliore encore la protection contre l'humidité, la corrosion chimique et l'abrasion physique. La couche d'armure en ruban d'acier confère au câble une résistance élevée à la compression et aux chocs, lui permettant de s'adapter à divers environnements de pose tels que l'enfouissement direct, les tunnels et les pipelines. Il est particulièrement adapté aux méthodes d'installation qui ne nécessitent pas de protection supplémentaire des conduits et peut être directement enterré sous terre.

En termes de niveaux de tension, les produits couvrent plusieurs spécifications couramment utilisées telles que 3,6/6KV, 6/10KV, 8,7/15KV, 12/20KV, 18/30KV et 26/35KV, qui peuvent répondre aux besoins de différents scénarios de transmission et de distribution d'énergie moyenne tension. La conception de la structure du câble est rigoureuse, est conforme aux normes nationales pertinentes et présente une bonne stabilité opérationnelle et une bonne marge de sécurité à long terme.

Applications :

Les câbles électriques blindés en ruban d'acier, isolés en polyéthylène réticulé, gainés de PVC, sont principalement utilisés dans la distribution d'énergie urbaine, les réseaux électriques ruraux, l'énergie minière et les systèmes de transport ferroviaire en raison de leur protection par ruban d'acier. Ils sont utilisés pour connecter des équipements tels que des sous-stations, des armoires de distribution, des transformateurs et des générateurs. Ce type de câble convient au transport d'énergie dans les réseaux de distribution d'énergie ou les installations industrielles. Il peut être enterré directement sous terre ou installé dans des tranchées de câbles ou des chemins de câbles. Le câble peut résister à une certaine pression mais pas à une force de traction.

Structure du produit

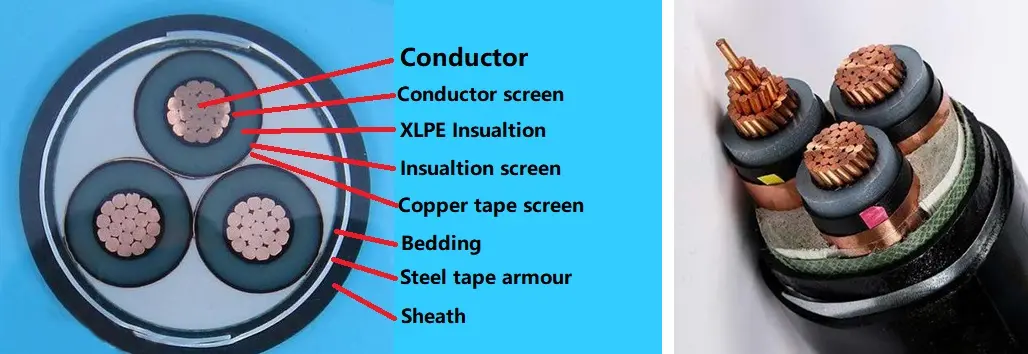

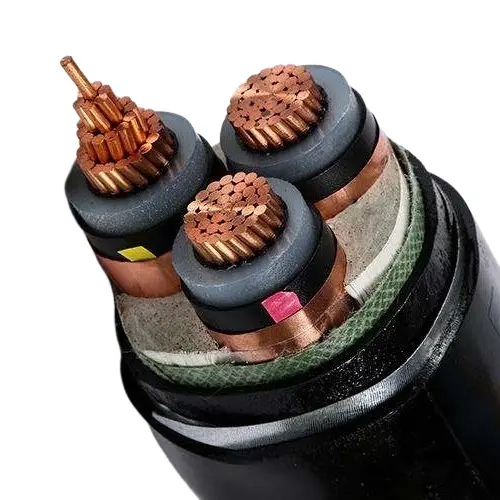

Le câble STA MV à gaine PVC isolé XLPE est composé d'un conducteur en cuivre T1R, d'une isolation XLPE, d'un ruban d'emballage en PVC, d'une armure en ruban d'acier et d'une gaine en PVC.

Conducteur : Conducteur en cuivre ou en aluminium, rond ou façonné, classe 2 selon CEI 60228

et GB/T 3956-2008.

Isolation : Isolation en polyéthylène réticulé ， L'épaisseur de l'isolation et les propriétés du matériau doivent être conformes aux normes CEI 60502-2 et GB/T 12706.2 ， GB/T 12706.3.

Blindage du conducteur : Le blindage du conducteur doit être constitué d'un matériau non métallique semi-conducteur extrudé et le matériau semi-conducteur extrudé doit être étroitement lié à l'isolation.

Blindage isolant : Le bouclier isolant doit être composé d'une combinaison d'une couche semi-conductrice non métallique et d'une couche métallique. Une couche semi-conductrice non métallique étroitement liée au noyau isolant ou pouvant être décollée doit être directement extrudée sur chaque noyau isolé. Ensuite, une couche de blindage métallique doit être enroulée autour de la couche semi-conductrice non métallique. Il doit être conforme aux dispositions des normes CEI 60502-2, GB/T 12706.2 et GB/T 12706.3.

Revêtements intérieurs : Les revêtements intérieurs doivent être extrudés. Les matériaux doivent être adaptés à la température de fonctionnement du câble et compatibles avec le matériau isolant.

Armure en ruban d'acier : Dans les câbles multiconducteurs, l'armure doit être appliquée sur un revêtement intérieur conforme à un double ruban d'acier. Les câbles unipolaires pour utilisation sur courant alternatif. les systèmes doivent être constitués d’un ruban d’acier non magnétique.

Gaine extérieure : gaine en PVC, épaisseur de la gaine, les propriétés du matériau doivent être conformes aux normes CEI 60502.2 et GB/T 12706.

Câble ignifuge : Un matériau de gaine extérieure en PVC ignifuge doit être utilisé. Les qualités ignifuges peuvent être classées en trois catégories : groupes A, B et C.

Paramètre de performances

Tension nominale : 3,6/6 kV à 18/30 kV ; 26/35kV

Tension de test : la tension de test de fréquence industrielle doit être de 3,5U0 et le test doit durer 5 minutes sans panne.

Température maximale de fonctionnement du conducteur : 90 ºC

Température de court-circuit : +250 ºC

Épaisseur de l'isolation :

Test de câble

Les tests de routine des câbles comprennent : 1) Test de résistance CC du conducteur, exigeant que la résistance CC à 20 ºC soit conforme aux exigences de GB/T 3956-2008 et CEI 60228 ; 2) Test de tension alternative, continu à une tension de 3,5U0 pendant 5 minutes, il ne devrait y avoir aucune panne ; 3) Test de décharge partielle, effectué conformément à la norme GB/T 3048.12, aucune décharge détectable dépassant 10 pC ne doit être générée à une tension de 1,73U0 et la sensibilité du test doit atteindre 10 pC ou plus.

Les tests d'échantillonnage comprennent principalement : 1) l'inspection de la structure du conducteur, qui doit être conforme aux exigences de GB/T 3956-2008 et du CEI 60228 ; 2) Les dimensions structurelles de l'isolation, du revêtement intérieur, de l'armure en ruban d'acier et de la gaine doivent répondre aux exigences des normes CEI 60502.2, GB/T 12706.2-2020 et GB/T 12706.3-2020 ; 3) Test d'allongement thermique, qui doit être effectué conformément à GB/T 2951.21-2008 et au chapitre 9 de la norme CEI 60811-2-1, et les résultats doivent être conformes aux normes correspondantes.

Les essais de type couvrent les éléments suivants : les propriétés mécaniques et physiques ainsi que les propriétés électriques de l'isolation et de la gaine doivent répondre aux exigences des normes CEI 60502.2, GB/T 12706.2-2020 et GB/T 12706.3-2020 ; le test de combustion d'un seul câble doit être conforme aux dispositions du GB/T 19666-2019 et du CEI 60332 ; le test ignifuge groupé doit également répondre aux exigences du GB/T 19666-2019 et du CEI 60332.

Conditions d'installation du produit :

Température ambiante lors de l'installation du câble

Pour les câbles d'alimentation avec isolation en éthylène réticulé et gaine PVC, la température ambiante ne doit pas être inférieure à 0°C lors de l'installation.

Rayon de courbure minimum lors de l'installation du câble

Emballage et livraison

Détails de l'emballage :

Il est déterminé par la quantité et les exigences que vous achetez. Peut être négocié.

Port : Port de Tianjin

Livraison : Par mer, par avion, par exprès.
