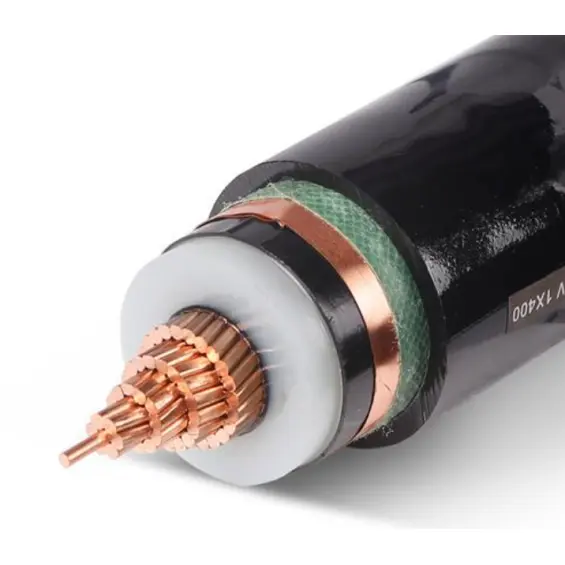

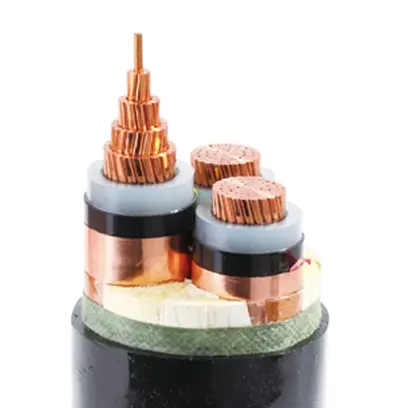

Câble MT non blindé à gaine PVC isolé XLPE

Tianjin Beida est un fabricant et fournisseur chinois de câbles MT non blindés à gaine PVC isolés XLPE. Ces câbles sont largement utilisés dans les systèmes électriques. Il sert d'« artère électrique » aux réseaux électriques urbains, aux entreprises industrielles et minières et aux immeubles de grande hauteur, et peut transmettre de l'électricité haute tension de 10,35 kV depuis les sous-stations vers divers terminaux électriques.

Sélection de câbles moyenne tension

1. Sélectionnez en fonction du niveau de tension. Le niveau de câble couramment utilisé est de 3,6/6 kV, 6/10 kV, 8,7/15 kV, 12/20 kV, 18/30 kV, 26/35 kV.

2. Sélectionnez en fonction de la puissance de l'équipement ou du courant transmis, calculez le courant que l'équipement doit utiliser en fonction de la puissance de l'équipement, puis sélectionnez en fonction du tableau d'intensité admissible du câble. De plus, il est nécessaire de calculer la chute de tension du câble en utilisant la longueur du câble, et la chute de tension ne peut pas dépasser 5 %.

Structure du produit

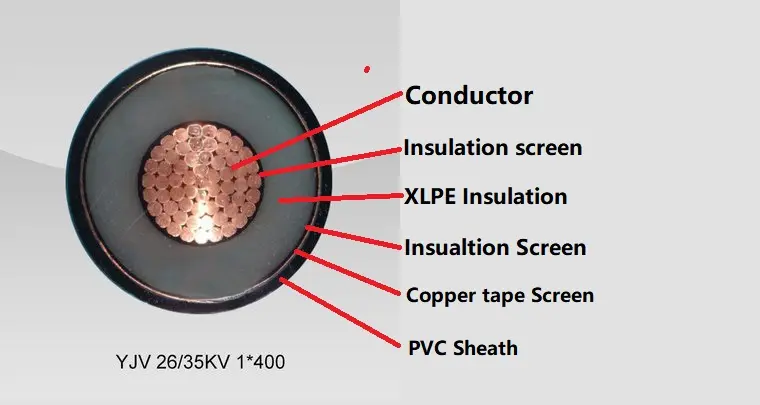

Le câble MT non blindé à gaine PVC isolé XLPE est composé d'un conducteur en cuivre T1R, d'une isolation XLPE, d'un ruban d'emballage en PVC, d'une armure en ruban d'acier et d'une gaine en PVC.

Conducteur : Conducteur en cuivre ou en aluminium, rond ou façonné, classe 2 selon CEI 60228

et GB/T 3956-2008.

Isolation : isolé XLPE, l'épaisseur de l'isolation et les propriétés du matériau doivent être conformes aux normes CEI 60502-2 et GB/T 12706.2, GB/T 12706.3.

Blindage du conducteur : Le blindage du conducteur doit être composé d'un matériau non métallique semi-conducteur extrudé et le matériau semi-conducteur extrudé doit être étroitement lié à l'isolation.

Bouclier isolant : Le bouclier isolant doit être composé d'une couche semi-conductrice non métallique et d'une couche métallique. Chaque âme de fil isolée doit être directement extrudée avec une couche semi-conductrice non métallique étroitement combinée avec une âme de fil isolée ou pelable. Ensuite, la couche de blindage métallique doit être superposée à l'extérieur de la couche semi-conductrice non métallique et les exigences des normes CEI 60502-2, GB/T 12706.2 et GB/T 12706.3 doivent être respectées.

Gaine extérieure : gaine en PVC L'épaisseur de la gaine et les propriétés du matériau doivent être conformes aux normes CEI 60502.2 et GB/T 12706.

Câble ignifuge : Un matériau de gaine extérieure en PVC ignifuge doit être utilisé. Les qualités ignifuges peuvent être classées en trois catégories : groupes A, B et C.

Paramètre de performances

Tension nominale : 3,6/6 kV à 18/30 kV ; 26/35kV

Tension d'essai : La tension d'essai à fréquence industrielle doit être de 3,5U0 et l'essai doit être effectué pendant 5 minutes sans panne.

Température maximale de fonctionnement du conducteur : 90 ºC

Température de court-circuit : +250 ºC

Épaisseur de l'isolant :

Test complet du câble, assurance qualité sans souci !

Lors des tests de routine, la résistance CC du conducteur, la tension CA et la décharge partielle sont strictement conformes aux normes nationales et aux normes CEI pour garantir d'excellentes performances. Lors des tests d'échantillonnage, la structure du conducteur, la taille de la gaine isolante et l'allongement thermique sont conformes aux normes et la qualité est fiable. L'essai de type est plus complet, couvrant les propriétés mécaniques et physiques de la gaine isolante, les propriétés électriques et les essais ignifuges simples et groupés, le tout conforme aux normes GB/T et CEI, pour votre escorte de sécurité des câbles !

Conditions d'installation du produit :

Câble MT non blindé à gaine PVC isolé XLPE, la température ambiante d'installation ne doit pas être inférieure à 0º.

Rayon de courbure minimum du câble lors de l'installation
