Câble d'alimentation BS 6724

Pour obtenir les prix directs usine du câble d'alimentation BS 6724, vous pouvez choisir Beida comme fournisseur. Ce type de câble est conforme aux normes britanniques et peut être utilisé pour les lignes d'alimentation et de contrôle. Le câble est protégé par une gaine sans halogène et à faible dégagement de fumée. En cas d'incendie, ce câble produit très peu de fumée et la fumée est non toxique. Il convient à une utilisation dans des zones densément peuplées et peut être installé à l’intérieur de bâtiments ou enterré directement sous terre.

envoyer une demande

Description du produit

Beida est un fournisseur professionnel de câbles et de fils en Chine. En termes de structure du produit, notre câble d'alimentation BS 6724 utilise une isolation en polyéthylène réticulé (XLPE) et une gaine en polyoléfine sans halogène à faible émission de fumée, combinées à une couche d'armure en fil d'acier galvanisé, formant un système de protection multicouche. La gaine sans halogène et à faible dégagement de fumée présente des avantages significatifs en matière de sécurité ; lorsqu'il est exposé au feu, il libère non seulement des quantités extrêmement faibles de fumée, réduisant ainsi l'impact de la fumée sur la transmission de la lumière ambiante et assurant une visibilité de fuite, mais produit également une fumée non toxique et non corrosive, évitant ainsi les blessures secondaires et répondant pleinement aux besoins de sécurité des zones densément peuplées.

Les câbles sont disponibles dans une variété de spécifications, du monoconducteur au 48 conducteurs. Les conducteurs sont en cuivre recuit de haute qualité, offrant une excellente conductivité. La couche isolante présente une résistance d'isolation élevée et a subi des tests de tenue à la tension pour garantir un fonctionnement sûr. Qu'il s'agisse du transport d'énergie dans des installations industrielles, du câblage dans des immeubles de grande hauteur ou de la distribution d'énergie dans des canalisations souterraines, les câbles d'alimentation Tianjin Beida BS 5467 offrent des solutions fiables, créant une barrière de sécurité solide pour le transport d'énergie de qualité professionnelle.

Structure du produit

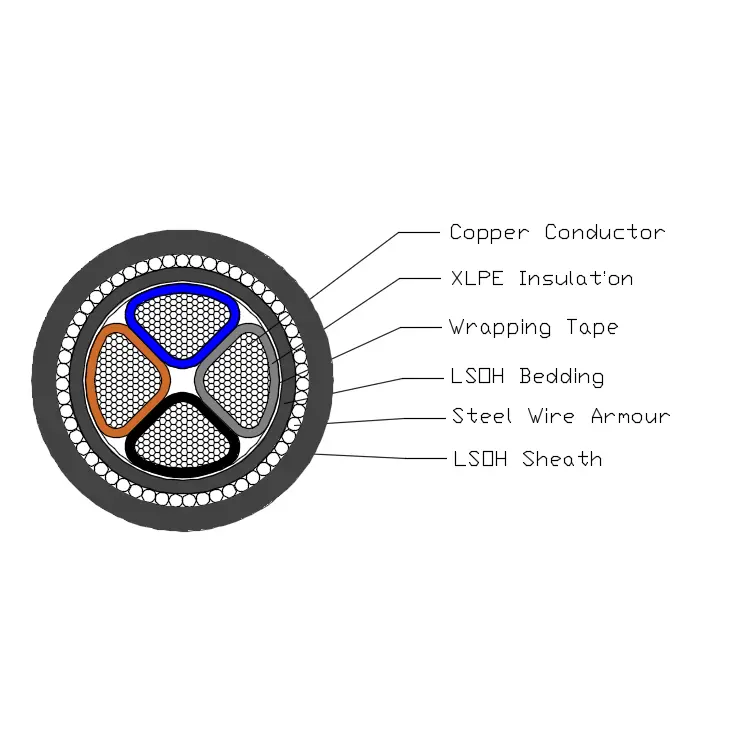

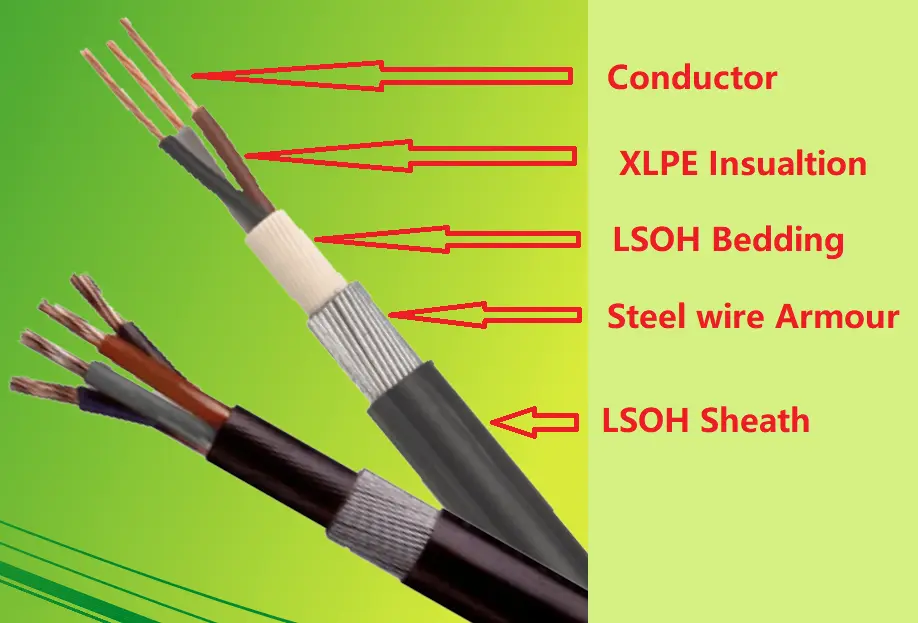

Le câble d'alimentation BS 6724 est composé d'un conducteur en cuivre T1R, d'une isolation XLPE, d'une literie en PVC, d'une armure de déversoirs en acier et d'une gaine LSOH.

Conducteur : conducteur massif en cuivre ou en aluminium, circulaire ou façonné, classe 2 selon BS EN 60228.

Isolation : XLPE Type GP8 selon BS 7655-1.3

Couleur du noyau : 1 noyau : marron ou bleu

2 noyaux : marron, bleu

3 noyaux : marron, noir, gris

4 noyaux : bleu, marron, noir, gris

5 noyaux : vert/jaune, bleu, marron, noir, gris.

Au-dessus de 5 coes : noyaux blancs avec numéro noir

Literie : La literie doit être un matériau polymère LSOH extrudé conforme à la température de fonctionnement du câble.

Armure en fils d'acier : Câble unipolaire : armure en fil d'aluminium

Câble multiconducteur : armure en fil d'acier

Gaine extérieure : La gaine doit être un matériau LSOH extrudé spécifié dans la norme BS 7655-6.1.

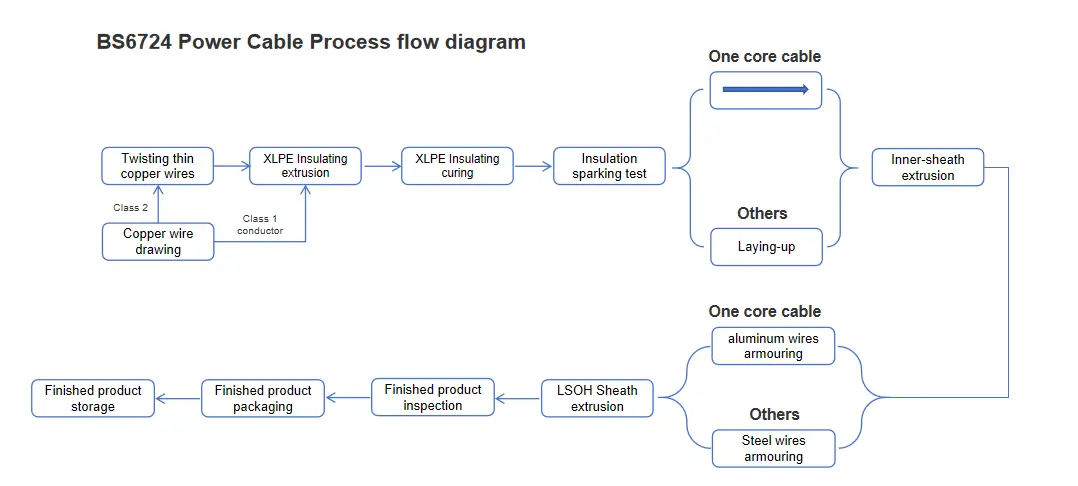

Diagramme de flux de processus

Paramètre de performances

Le câble d'alimentation BS 6724 a une tension nominale de 600/1 000 kV, atténuant facilement les exigences de fonctionnement à haute tension des véhicules. Il a résisté à un test de résistance rigoureux de 5 minutes avec une tension de 3,5 kV sans aucune panne, démontrant des performances d'isolation stables et fiables.

Le produit a une large plage de températures de fonctionnement, de 0℃ à +90℃. Même dans des environnements à températures extrêmement élevées, il peut résister à des températures allant jusqu'à +250 ℃ dans des conditions de court-circuit, ce qui le rend adapté à diverses applications VGA.

Il est extrêmement flexible, avec un rayon de courbure minimum de 12 fois son diamètre extérieur, permettant un câblage flexible et facile, quel que soit l'espace d'installation. De plus, son niveau d'émission lumineuse répond aux normes BS EN 60332-1-2, ses performances sans halogène sont certifiées par IEC 60754 et EN 50267 et sa densité de fumée répond aux exigences IEC 61034 et EN 50268, maximisant sa sécurité et son respect de l'environnement.

Taille de la structure

Résistance maximale du conducteur et de l'armure
pour câble unipolaire à 20 ℃
Taper	Résistance maximale à 20 ℃
Zone de section transversale nominale du conducteur	Conducteur		Armure en fil d'aluminium
Zone de section transversale nominale du conducteur	Cuivre	Aluminium	Câbles avec conducteur en cuivre toronné	Câbles avec conducteur toronné en aluminium
mm²	Ω／km	Ω／km	Ω／km	Ω／km
50	0.387	0.641	1.30	1.40
70	0.268	0.443	0.75	0.84
95	0.193	0.32	0.67	0.75
120	0.153	0.253	0.61	0.69
150	0.124	0.206	0.42	0.47
185	0.0991	0.164	0.38	0.42
240	0.0754	0.125	0.34	0.38
300	0.0601	0.100	0.31	0.35
400	0.0470	—	0.22	—
500	0.0366	—	0.20	—

Résistance maximale du conducteur et de l'armure
pour câble de 2 à 5 conducteurs à 20 ℃
Taper	Résistance maximale à 20 ℃
Zone de section transversale nominale du conducteur	Conducteur		Armure en fil d'acier
	Cuivre	Aluminium	Câbles avec conducteur en cuivre toronné
	Cuivre	Aluminium	2 noyaux	3 noyaux	4 noyaux	5 noyaux
mm²	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km	Ω／km
1.5	12.1	—	10.20	9.50	8.80	8.20
2.5	7.41	—	8.80	8.20	7.70	6.80
4	4.61	—	7.90	7.50	6.80	6.20
6	3.08	—	7.00	6.70	4.30	3.90
10	1.83	—	6.00	4.00	3.70	3.40
16	1.15	1.91	3.70	3.50	3.10	2.20
25	0.727	1.20	3.70	2.50	2.30	1.80
35	0.524	0.868	2.60	2.30	2.00	1.60
50	0.387	0.641	2.30	2.00	1.80	1.10
70	0.268	0.443	2.00	1.80	1.20	0.94
95	0.193	0.32	1.40	1.30	1.10	—
120	0.153	0.253	1.30	1.20	0.76	—
150	0.124	0.206	1.20	0.78	0.68	—
185	0.0991	0.164	0.82	0.71	0.61	—
240	0.0754	0.125	0.73	0.63	0.54	—
300	0.0601	0.100	0.67	0.58	0.49	—
400	0.0470	—	0.59	0.52	0.35	—

Capacité de transport de courant en ampères (A)

Câble d'alimentation à isolation XLPE, tension nominale 0,6/1 kV
capacité de transport de courant en ampères (A)
Température ambiante : dans l'air : 40 ℃, dans le sol : 25 ℃
Température du conducteur : 90 ℃
Coefficient de résistance thermique du sol : 1,0 k·m/W
Taper	CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC				CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC
Nombre de noyau	Noyau unique				Multicœurs
Zone de section transversale, mm²	Dans les airs		En terre		Dans les airs		En terre
Zone de section transversale, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	27	—	40	—	21	—	27	—
2.5	37	28	54	41	26	21	33	27
4	51	39	72	56	34	26	43	32
6	65	52	92	74	44	35	56	42
10	92	70	125	95	56	45	70	54
16	120	94	165	130	77	59	94	69
25	160	120	215	165	100	78	120	90
35	195	150	260	200	130	100	155	115
50	240	185	315	240	160	125	185	135
70	300	235	390	300	195	150	220	165
95	370	285	470	365	245	190	270	200
120	430	335	540	415	300	230	320	240
150	495	385	605	470	350	270	365	275
185	575	445	690	535	400	310	410	310
240	680	530	805	625	465	360	465	355
300	790	610	905	705	550	430	540	410
400	925	725	1045	815	—	—	—	—
500	1075	845	1185	935	—	—	—	—
630	1245	995	1345	1075	—	—	—	—
Remarque : L'armure des câbles unipolaires est constituée de matériaux non magnétiques.

Emballage et livraison

Détails de l'emballage :

Il est déterminé par la quantité et les exigences que vous achetez. Peut être négocié.

Port : Port de Tianjin

Livraison : Par mer, par avion, par exprès.
