Ce câble d'alimentation standard BS 5467 est bien conçu et entièrement fonctionnel, adapté à la fois aux lignes d'alimentation et de contrôle, offrant une solution de transmission d'énergie stable et fiable pour diverses applications industrielles et civiles. Son armure unique en fil d'acier est un atout majeur. Cette conception améliore non seulement la résistance mécanique du câble, lui permettant de résister aux forces de traction et de compression et de résister efficacement aux dommages physiques externes, mais améliore également considérablement sa durabilité et sa durée de vie, maintenant un fonctionnement stable même dans des environnements difficiles.
Le câble d'alimentation BS 5467 de Tianjin Beida présente également une excellente adaptabilité environnementale. Qu'il s'agisse du câblage interne d'immeubles de grande hauteur ou de projets souterrains complexes, ce câble gère tout avec facilité. À l’intérieur des bâtiments, il s’intègre parfaitement à différents styles de décoration, offrant à la fois esthétique et praticité ; tandis que lorsqu'il est enterré sous terre, sa résistance supérieure à la corrosion et à l'eau garantit que le câble reste insensible aux facteurs environnementaux lors d'un enfouissement à long terme, assurant ainsi une transmission d'énergie continue et stable.

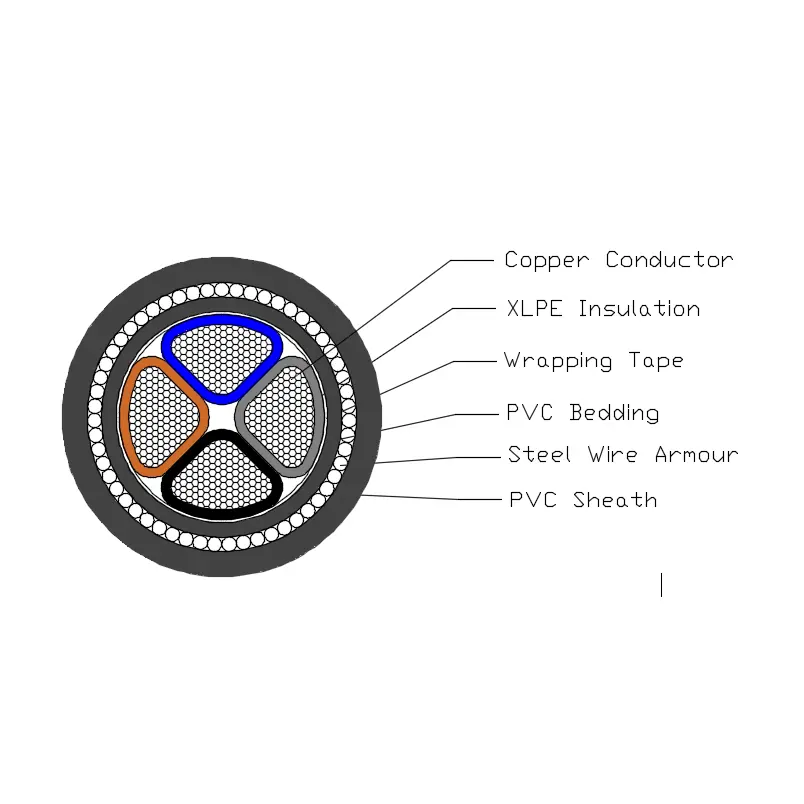

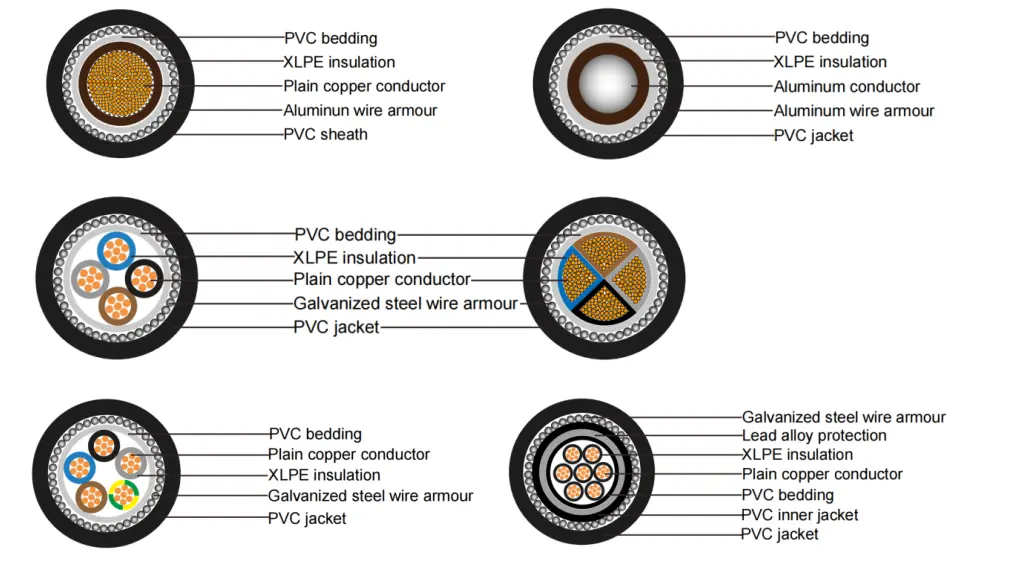

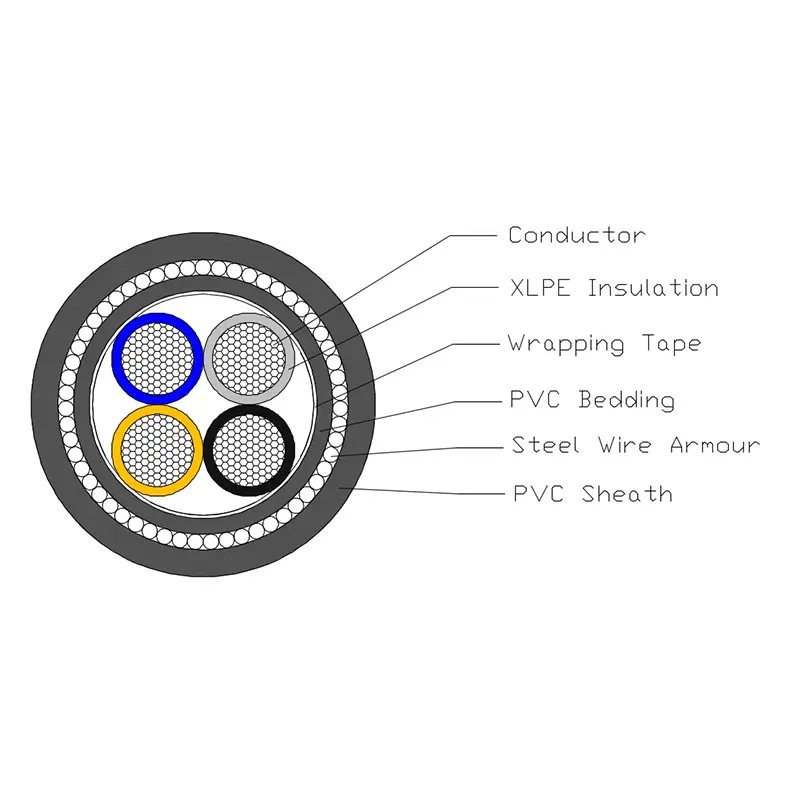

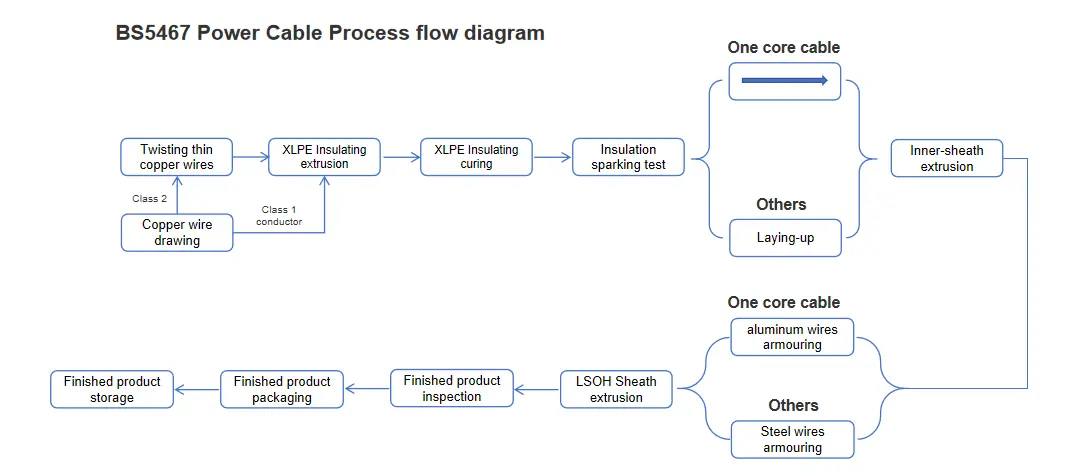

Le câble d'alimentation SWA à gaine PVC isolé XLPE est composé d'un conducteur en cuivre T1R, d'une isolation XLPE, d'une literie en PVC, d'une armure de déversoirs en acier et d'une gaine en PVC.
Conducteur : conducteur massif en cuivre ou en aluminium, circulaire ou façonné, classe 2 selon BS EN 60228.
Isolation : XLPE Type GP8 selon BS 7655-1.3
Couleur du noyau : 1 noyau : marron ou bleu
2 noyaux : marron, bleu
3 noyaux : marron, noir, gris
4 noyaux : bleu, marron, noir, gris
5 noyaux : vert/jaune, bleu, marron, noir, gris.
Au-dessus de 5 coes : noyaux blancs avec numéro noir
Literie : La literie doit être un matériau polymère extrudé conforme à la température de fonctionnement du câble.
Armure en fils d'acier : Câble unipolaire : armure en fil d'aluminium
Câble multiconducteur : armure en fil d'acier
Gaine extérieure : La gaine doit être en PVC extrudé selon le type 9 spécifié dans la norme BS 7655-4.2.
Le câble d'alimentation BS 5467 possède des paramètres de performances électriques et physiques clairement définis. Sa tension nominale est fixée à deux niveaux : 600 kV et 1 000 kV, répondant aux exigences de tension dans divers scénarios. Lors des tests de sécurité électrique, le produit a résisté à une tension de test de 3,5 kV pendant 5 minutes sans aucune panne, démontrant pleinement la fiabilité de ses performances d'isolation électrique. Concernant l'adaptabilité de la température, ce produit a une large plage de températures de fonctionnement et peut fonctionner de manière stable dans des environnements de 0℃ à +90℃. Parallèlement, sa température de court-circuit peut atteindre +250℃, démontrant une excellente résistance aux hautes températures. De plus, ce produit possède une flexibilité exceptionnelle, avec un rayon de courbure minimum de 12 fois son diamètre extérieur, facilitant l'installation et le câblage dans divers environnements complexes. En termes de retardateur de flamme, ce produit répond à la norme ignifuge BS EN 60332-1-2, réduisant efficacement le risque d'incendie.
Tests de câbles de routine
Test de résistance CC du conducteur : effectuez le test de résistance CC du conducteur à 20 ºC. La valeur de résistance CC du conducteur mesurée doit être strictement conforme aux exigences pertinentes de la section 2 de la norme BS EN 60228.
Test de tension du câble électrique : appliquez une tension de 3 500 V au câble pendant 5 minutes. Au cours de ce processus, le câble ne devrait subir aucune panne.
Tests d'échantillonnage
Inspection de la structure du conducteur : La structure du conducteur doit être entièrement conforme aux exigences techniques spécifiées dans la norme BS EN 60228.
Inspection dimensionnelle : Les dimensions de l'isolation, de la doublure intérieure, de l'armure métallique et de la gaine du câble doivent toutes répondre aux exigences spécifiques du tableau 3 de la norme BS 5467.
Test de combustion d'un seul câble : les résultats du test de combustion d'un seul câble doivent être conformes aux exigences de la norme BS EN 60332-1-2.
Tests de types
Performance d'isolation : Les performances d'isolation du câble doivent répondre aux exigences spécifiées dans la norme BS 7655-1-3.
Performance du revêtement intérieur : Les performances du revêtement intérieur doivent être conformes aux exigences pertinentes de la clause 9.2 de la norme BS 5467.
Performances de la gaine : Les performances de la gaine doivent répondre aux exigences spécifiées dans la norme BS 7655-4-2.
Test de compatibilité : les résultats du test de compatibilité doivent être conformes aux exigences de l'annexe C de la BS 5467.
Test de retrait d'isolation : le test de retrait d'isolation doit être conforme aux exigences de la clause 18.3 de la norme BS 5467 et la méthode d'essai doit être effectuée conformément à la norme BS EN 60811-502.
Test de retrait de la gaine : le test de retrait de la gaine doit être conforme aux exigences de la clause 18.6 de la norme BS 5467.
Test de résistance à la déchirure de la gaine : Le test de résistance à la déchirure de la gaine doit répondre aux exigences de l'annexe D de la norme BS 5467.
|
Résistance maximale du conducteur et de l'armure |
||||
|
pour câble unipolaire à 20 ℃ |
||||
|
Taper |
Résistance maximale à 20 ℃ |
|||
|
Zone de section transversale nominale du conducteur |
Conducteur |
Armure en fil d'aluminium |
||
|
Cuivre |
Aluminium |
Câbles avec conducteur en cuivre toronné |
Câbles avec conducteur toronné en aluminium |
|
|
mm2 |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
|
50 |
0.387 |
0.641 |
1.30 |
1.40 |
|
70 |
0.268 |
0.443 |
0.75 |
0.84 |
|
95 |
0.193 |
0.32 |
0.67 |
0.75 |
|
120 |
0.153 |
0.253 |
0.61 |
0.69 |
|
150 |
0.124 |
0.206 |
0.42 |
0.47 |
|
185 |
0.0991 |
0.164 |
0.38 |
0.42 |
|
240 |
0.0754 |
0.125 |
0.34 |
0.38 |
|
300 |
0.0601 |
0.100 |
0.31 |
0.35 |
|
400 |
0.0470 |
— |
0.22 |
— |
|
500 |
0.0366 |
— |
0.20 |
— |
|
Résistance maximale du conducteur et de l'armure |
||||||
|
pour câble de 2 à 5 conducteurs à 20 ℃ |
||||||
|
Taper |
Résistance maximale à 20 ℃ |
|||||
|
Zone de section transversale nominale du conducteur |
Conducteur |
Armure en fil d'acier |
||||
|
Cuivre |
Aluminium |
Câbles avec conducteur en cuivre toronné |
||||
|
2 noyaux |
3 noyaux |
4 noyaux |
5 noyaux |
|||
|
mm2 |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
Ω／km |
|
1.5 |
12.1 |
— |
10.20 |
9.50 |
8.80 |
8.20 |
|
2.5 |
7.41 |
— |
8.80 |
8.20 |
7.70 |
6.80 |
|
4 |
4.61 |
— |
7.90 |
7.50 |
6.80 |
6.20 |
|
6 |
3.08 |
— |
7.00 |
6.70 |
4.30 |
3.90 |
|
10 |
1.83 |
— |
6.00 |
4.00 |
3.70 |
3.40 |
|
16 |
1.15 |
1.91 |
3.70 |
3.50 |
3.10 |
2.20 |
|
25 |
0.727 |
1.20 |
3.70 |
2.50 |
2.30 |
1.80 |
|
35 |
0.524 |
0.868 |
2.60 |
2.30 |
2.00 |
1.60 |
|
50 |
0.387 |
0.641 |
2.30 |
2.00 |
1.80 |
1.10 |
|
70 |
0.268 |
0.443 |
2.00 |
1.80 |
1.20 |
0.94 |
|
95 |
0.193 |
0.32 |
1.40 |
1.30 |
1.10 |
— |
|
120 |
0.153 |
0.253 |
1.30 |
1.20 |
0.76 |
— |
|
150 |
0.124 |
0.206 |
1.20 |
0.78 |
0.68 |
— |
|
185 |
0.0991 |
0.164 |
0.82 |
0.71 |
0.61 |
— |
|
240 |
0.0754 |
0.125 |
0.73 |
0.63 |
0.54 |
— |
|
300 |
0.0601 |
0.100 |
0.67 |
0.58 |
0.49 |
— |
|
400 |
0.0470 |
— |
0.59 |
0.52 |
0.35 |
— |
Capacité de transport de courant en ampères (A)
|
Câble d'alimentation à isolation XLPE, tension nominale 0,6/1 kV |
|||||||||
|
capacité de transport de courant en ampères (A) |
|||||||||
|
Température ambiante : dans l'air : 40 ℃, dans le sol : 25 ℃ |
|||||||||
|
Température du conducteur : 90 ℃ |
|||||||||
|
Coefficient de résistance thermique du sol : 1,0 k·m/W |
|||||||||
|
Taper |
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/AWA/PVC, AL/XLPE/PVC/AWA/PVC |
|
CU/XLPE/PVC, AL/XLPE/PVC, CU/XLPE/PVC/STA/PVC, AL/XLPE/PVC/STA/PVC, CU/XLPE/PVC/SWA/PVC, AL/XLPE/PVC/SWA/PVC |
||||||
|
Nombre de noyau |
Noyau unique |
|
Multicœurs |
||||||
|
Zone de section transversale, mm2 |
Dans les airs |
En terre |
|
Dans les airs |
En terre |
||||
|
Cu |
Al |
Cu |
Al |
|
Cu |
Al |
Cu |
Al |
|
|
1.5 |
27 |
— |
40 |
— |
|
21 |
— |
27 |
— |
|
2.5 |
37 |
28 |
54 |
41 |
|
26 |
21 |
33 |
27 |
|
4 |
51 |
39 |
72 |
56 |
|
34 |
26 |
43 |
32 |
|
6 |
65 |
52 |
92 |
74 |
|
44 |
35 |
56 |
42 |
|
10 |
92 |
70 |
125 |
95 |
|
56 |
45 |
70 |
54 |
|
16 |
120 |
94 |
165 |
130 |
|
77 |
59 |
94 |
69 |
|
25 |
160 |
120 |
215 |
165 |
|
100 |
78 |
120 |
90 |
|
35 |
195 |
150 |
260 |
200 |
|
130 |
100 |
155 |
115 |
|
50 |
240 |
185 |
315 |
240 |
|
160 |
125 |
185 |
135 |
|
70 |
300 |
235 |
390 |
300 |
|
195 |
150 |
220 |
165 |
|
95 |
370 |
285 |
470 |
365 |
|
245 |
190 |
270 |
200 |
|
120 |
430 |
335 |
540 |
415 |
|
300 |
230 |
320 |
240 |
|
150 |
495 |
385 |
605 |
470 |
|
350 |
270 |
365 |
275 |
|
185 |
575 |
445 |
690 |
535 |
|
400 |
310 |
410 |
310 |
|
240 |
680 |
530 |
805 |
625 |
|
465 |
360 |
465 |
355 |
|
300 |
790 |
610 |
905 |
705 |
|
550 |
430 |
540 |
410 |
|
400 |
925 |
725 |
1045 |
815 |
|
— |
— |
— |
— |
|
500 |
1075 |
845 |
1185 |
935 |
|
— |
— |
— |
— |
|
630 |
1245 |
995 |
1345 |
1075 |
|
— |
— |
— |
— |
|
Remarque : L'armure des câbles unipolaires est constituée de matériaux non magnétiques. |
|||||||||
Détails de l'emballage :
Il est déterminé par la quantité et les exigences que vous achetez. Peut être négocié.
Port : Port de Tianjin
Livraison : Par mer, par avion, par exprès.
