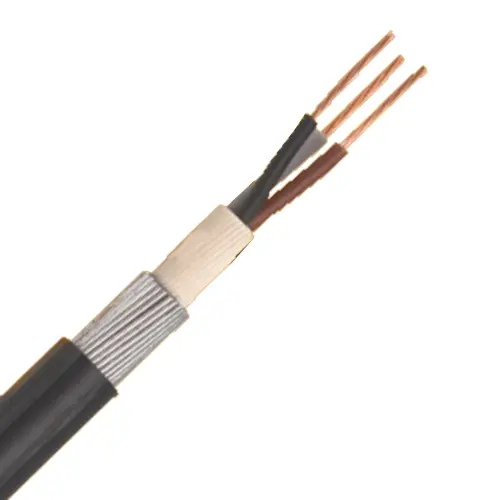

Câble d'alimentation BS 6346

Tianjin Beida est un fabricant et fournisseur chinois de câbles d'alimentation BS 6346. Ce type de câble peut être utilisé pour les lignes d'alimentation et de contrôle dans les systèmes basse tension. Le câble est isolé et gainé de PVC et protégé par une armure en fil d'acier. Le câble peut résister à la tension et à la pression. Il peut être installé à l’intérieur des bâtiments ou enterré directement sous terre.

envoyer une demande

Description du produit

En tant que fabricant professionnel, le câble d'alimentation BS 6346 de Beida adopte des matériaux avancés d'isolation et de gaine en PVC, avec une conception d'armure en fil d'acier, qui peut résister efficacement à la tension et à la pression externes pour garantir un fonctionnement stable à long terme du câble. Les câbles électriques BS 6346 offrent un haut niveau de sécurité et de stabilité, qu'ils soient installés à l'intérieur des bâtiments ou enterrés directement sous terre. Son conducteur en cuivre, son coussin en PVC et son armure en fil d'acier permettent au câble de résister à la pression physique dans des environnements complexes, d'assurer le fonctionnement normal des systèmes électriques et de résoudre le problème selon lequel les câbles d'alimentation traditionnels sont facilement endommagés dans des environnements difficiles.

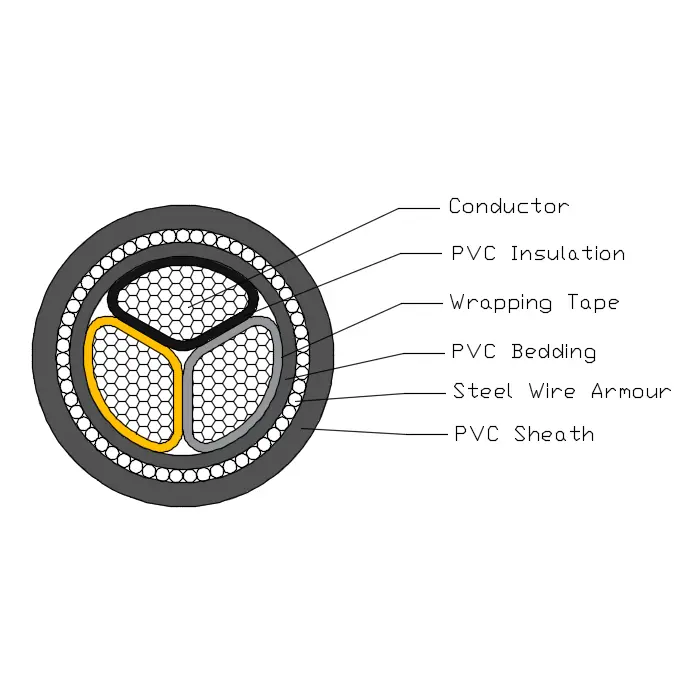

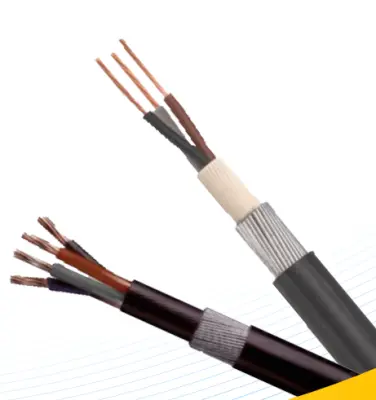

Structure du produit

Bs 6346 Power Cable

Le câble d'alimentation BS 6346 est composé d'un conducteur en cuivre T1R, d'une isolation en PVC, d'une literie en PVC, d'une armure de déversoirs en acier et d'une gaine en PVC.

Conducteur : conducteur massif en cuivre ou en aluminium, circulaire ou façonné, classe 2 selon BS EN 60228.

Isolation : PVC Type GP8 selon BS 7655-1.3

Couleur du noyau : 1 noyau : marron ou bleu

2 noyaux : marron, bleu

3 noyaux : marron, noir, gris

4 noyaux : bleu, marron, noir, gris

5 noyaux : vert/jaune, bleu, marron, noir, gris.

Au-dessus de 5 coes : noyaux blancs avec numéro noir

Literie : La literie doit être un matériau polymère LSOH extrudé conforme à la température de fonctionnement du câble.

Armure en fils d'acier : Câble unipolaire : armure en fil d'aluminium

Câble multiconducteur : armure en fil d'acier

Gaine extérieure : La gaine doit être en PVC extrudé de type TM1 spécifié dans la norme BS 7655.

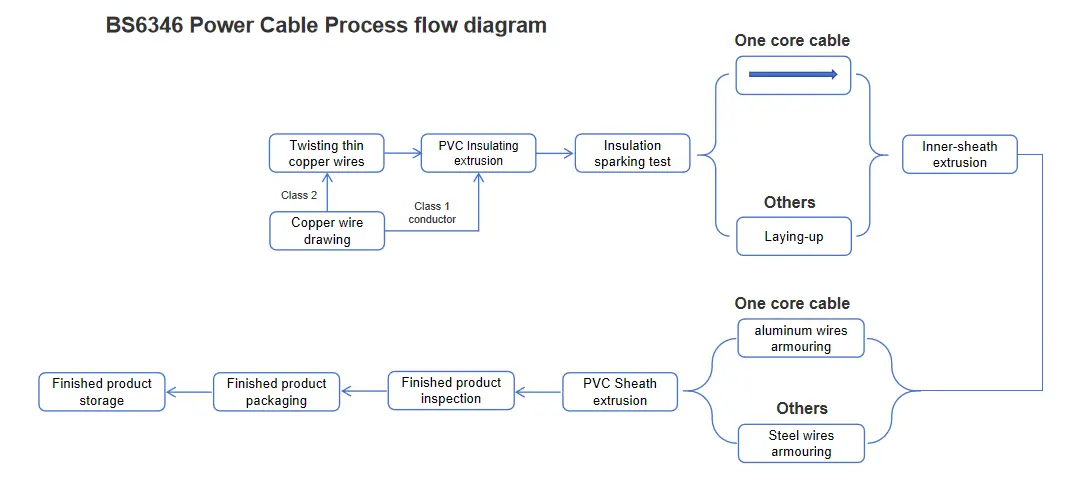

Diagramme de flux de processus

Bs 6346 Power Cable

Paramètre de performances

Tension nominale : 600/1000kV

Tension d'essai : 3,5 kV pendant 5 minutes, aucune panne ne s'est produite

Température de fonctionnement : 0º C à +60 ºC

Température de court-circuit : +160 ºC

Rayon de courbure minimum : 12* OD ;

Ignifuge : BS EN 60332-1-2

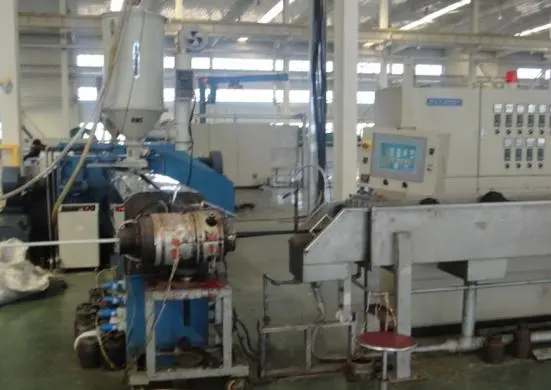

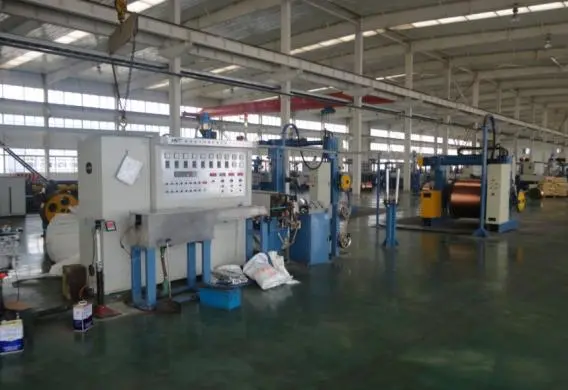

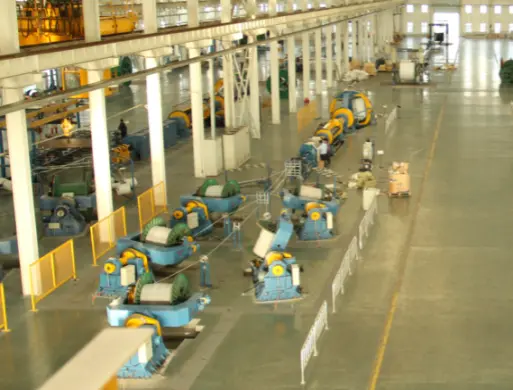

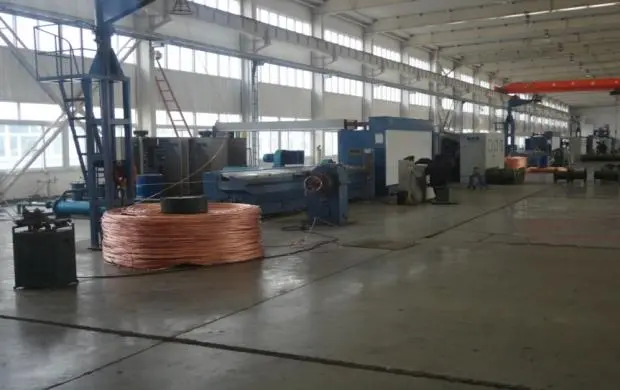

équipement de production et de contrôle

machine à dessiner

extrudeuse d'isolation

forme-câble

extrudeuse de gaine

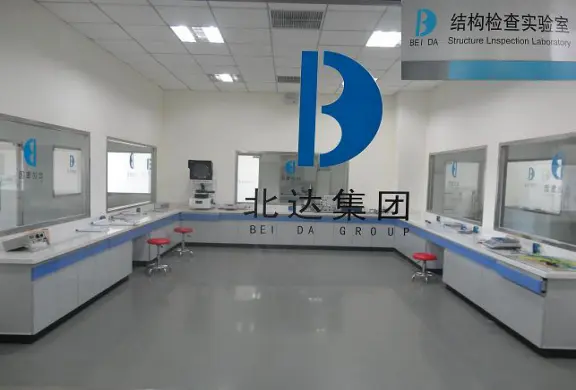

laboratoire de performances structurelles et électriques

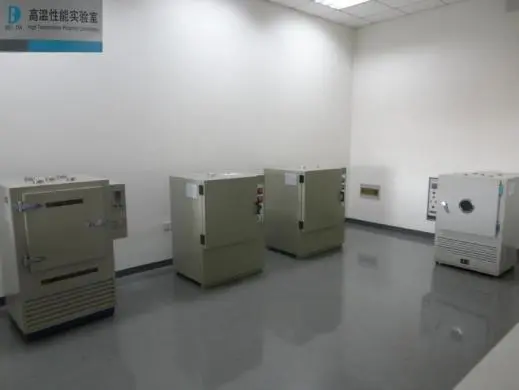

chambre de vieillissement thermique

Capacité de transport de courant en ampères (A)

Tension nominale 0,6/1 kV Capacité de transport de courant du câble d'alimentation à isolation PVC en ampères (A) Température ambiante : dans l'air : 40 ℃, dans le sol : 25 ℃ Température du conducteur : 70 ℃ Coefficient de résistance thermique du sol : 1,0 k·m/W
Tension nominale 0,6/1 kV Capacité de transport de courant du câble d'alimentation à isolation PVC en ampères (A) Température ambiante : dans l'air : 40 ℃, dans le sol : 25 ℃ Température du conducteur : 70 ℃ Coefficient de résistance thermique du sol : 1,0 k·m/W
Taper	CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/AWA/PVC, AL/PVC/PVC/AWA/PVC				CU/PVC/PVC, AL/PVC/PVC, CU/PVC/PVC/STA/PVC, AL/PVC/PVC/STA/PVC, CU/PVC/PVC/SWA/PVC, AL/PVC/PVC/SWA/PVC
Nombre de noyau	Noyau unique				Multicœurs
Zone de section transversale, mm²	Dans les airs		En terre		Dans les airs		En terre
Zone de section transversale, mm²	Cu	Al	Cu	Al	Cu	Al	Cu	Al
1.5	24	—	29	—	15	—	19	—
2.5	31	24	38	30	19	13	27	19
4	41	32	49	39	25	19	36	27
6	52	42	61	50	33	26	47	35
10	72	55	83	64	41	34	58	46
16	95	73	105	83	57	44	78	58
25	120	96	135	105	76	59	100	76
35	150	115	160	125	98	76	130	98
50	180	140	195	150	115	90	155	115
70	230	175	240	185	145	110	185	145
95	280	215	285	220	180	140	225	170
120	325	250	325	250	225	175	270	205
150	375	290	365	285	260	200	310	235
185	430	335	415	320	300	230	350	265
240	510	395	480	375	345	270	395	300
300	585	455	545	425	390	305	445	350
400	690	540	625	490	—	—	—	—
500	800	630	710	560	—	—	—	—
630	920	740	810	645	—	—	—	—
Remarque : L'armure des câbles unipolaires est constituée de matériaux non magnétiques.
