Câble d'alimentation non blindé à gaine LSZH isolé XLPE

Les câbles d'alimentation non blindés à gaine LSZH isolés XLPE sont les produits de haute qualité proposés par Tianjin Beida, nous sommes un fabricant et fournisseur fiable. Cette série de câbles utilise une isolation XLPE produite par un processus de réticulation physique, qui possède non seulement d'excellentes propriétés électriques (résistance à la température jusqu'à 90 ℃, avec une limite supérieure de température de fonctionnement 30 % plus élevée que les câbles en PVC), mais réalise également une double avancée en matière d'ignifugation et de respect de l'environnement grâce à la modification de la structure moléculaire. Sa gaine extérieure est constituée d'un matériau polyoléfine sans halogène et à faible dégagement de fumée spécialement formulé, ne produisant qu'une trace de fumée blanche pendant la combustion, et sa densité de fumée et sa transmission de la lumière répondent aux exigences les plus élevées de la norme GB/T 17651, garantissant que la visibilité sur les scènes d'incendie reste dans une plage de sécurité.

Actuellement, la série de câbles Beida forme une matrice de produits complète, couvrant tous les niveaux de tension de 0,6/1 kV à 26/35 kV, et toutes les sections de conducteurs de 1,5 mm² à 1 000 mm². Parmi eux, le type WDZ-YJY convient aux environnements intérieurs secs, tandis que le type WDZ-YJY23 a une formule de gaine optimisée pour les environnements humides, et le type WDZ-YJY43, avec sa conception de couche imperméable longitudinale supplémentaire, peut répondre aux besoins de scénarios spéciaux tels que les couloirs de canalisations souterraines.

Structure du produit

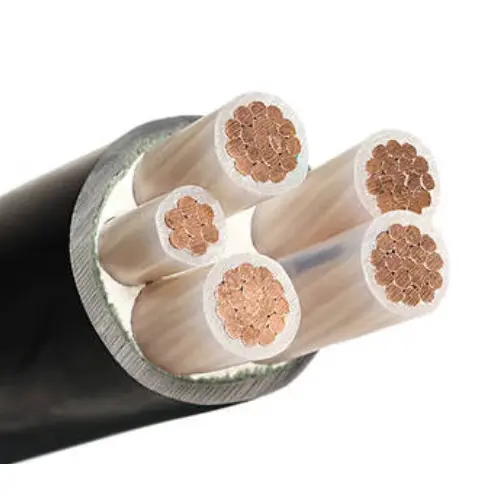

Le câble d'alimentation non blindé à gaine LSZH isolé au XLPE est composé d'un conducteur en cuivre T1R, d'une isolation XLPE et d'une gaine en polyoléfine LSOH.

Conducteur : Conducteur en cuivre ou en aluminium, rond ou façonné, classe 2 selon CEI 60228

et GB/T 3956-2008, pour une section transversale ne dépassant pas 6 mm², un tour solide

Un conducteur peut être utilisé, classe 1 selon CEI 60228 et GB/T 3956-2008.

Isolation : L'épaisseur de l'isolation et la propriété du matériau doivent être conformes aux normes CEI 60502 et GB/T 12706.

Couleur du noyau : 1 noyau : rouge ou jaune ou vert ou bleu ou noir

2 conducteurs : rouge, bleu ou rouge, noir

3 conducteurs : jaune, vert, rouge ou rouge, jaune, bleu

4 conducteurs : jaune, vert, rouge, bleu ou rouge, jaune, bleu, noir

5 conducteurs : jaune, vert, rouge, bleu, noir ou rouge, jaune, bleu, noir, vert

Au dessus de 5 coes : conducteurs blancs avec numéro noir ou accord technique avec le client

Gaine extérieure : L'épaisseur de la gaine et la propriété du matériau doivent être conformes aux normes CEI 60502 et GB/T 12706.

Câble ignifuge : un matériau de gaine extérieure en polyoléfine LSOH ignifuge doit être utilisé. Les qualités ignifuges peuvent être classées en trois catégories : groupes A, B et C.

Câble résistant au feu : Deux couches de ruban Mica doivent être enroulées autour du conducteur.

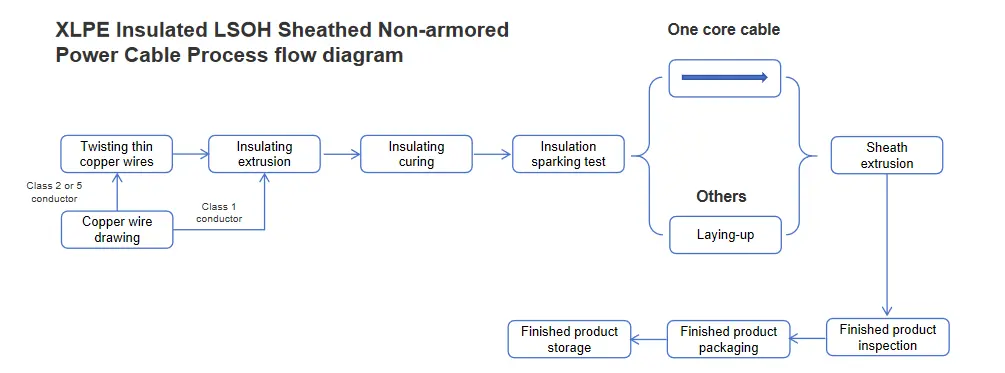

Diagramme de flux de processus

Application du produit

Pour le métro, les tunnels souterrains, l'ingénierie de la défense aérienne civile et autres bâtiments d'usines souterrains fermés, les laboratoires clés, les centres de données, les usines chimiques, les immeubles de grande hauteur, les hôpitaux, les centres commerciaux, les écoles, les gymnases, les cinémas, les gares ferroviaires à grande vitesse/salles d'attente d'aéroport et autres endroits bondés avec des exigences élevées en matière de sécurité et de corrosion.

Comparaison avec un câble sous gaine PVC ordinaire

Paramètre de performances

Le produit a une tension nominale de 0,6/1 kV. Au cours des tests, une tension de test allant jusqu'à 3,5 kV a été appliquée et maintenue pendant 5 minutes sans aucune panne, démontrant des performances d'isolation fiables. Concernant la résistance du conducteur, à 20℃, sa valeur de résistance du conducteur est strictement conforme aux normes CEI 60228 ou GB/T 3956, garantissant des performances électriques stables.

En termes d'adaptabilité à la température, le produit présente d'excellentes performances, fonctionnant de manière stable sur une large plage de températures allant de -5 ℃ à +90 ℃. Même dans des conditions de court-circuit, il peut résister à des températures allant jusqu'à +250 ℃ sans dommage. Concernant les performances de flexion, le produit spécifie un rayon de courbure minimum de 15 fois le diamètre extérieur et un rayon de courbure statique minimum de 10 fois le diamètre extérieur, garantissant une flexibilité lors de l'installation et de l'utilisation.

De plus, le câble d'alimentation non blindé à gaine LSZH isolé XLPE répond à des normes élevées en matière d'ignifugation et de résistance au feu. Son caractère ignifuge est conforme aux normes CEI 60332 ou GB/T 19666, empêchant efficacement la propagation du feu ; sa résistance au feu est conforme aux normes IEC 60331 ou GB/T 19666, lui assurant de conserver certaines fonctionnalités même dans des conditions extrêmes telles que les incendies. Simultanément, la valeur pH et la conductivité du produit sont strictement conformes aux normes CEI 60754 et GB/T 19666-2019, sa transmission de la lumière est conforme aux normes CEI 61034 et GB/T 19666-2019, et son dégagement total de gaz acide halogène est également conforme aux normes CEI 60754 et GB/T 19666-2019, garantissant ainsi la sécurité et la sécurité du produit. respect de l'environnement.

Capacité de transport de courant en ampères (A)

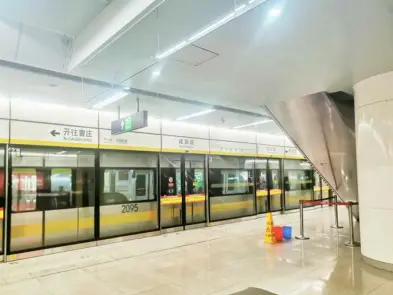

Cas successifs

Emballage et livraison

Détails de l'emballage :

Il est déterminé par la quantité et les exigences que vous achetez. Peut être négocié.

Port : Port de Tianjin

Livraison : Par mer, par avion, par exprès.
