Contactez Beida Group et obtenez une solution de câblage complète. Nous sommes un fabricant et fournisseur fiable de câbles de commande LSOH sans armure 450/750V.
1. Lieux à forte densité de population
Immeubles de grande hauteur, centres commerciaux, hôpitaux, métros, aéroports, gares ferroviaires à grande vitesse, etc. : en cas d'incendie, ils peuvent réduire les fumées toxiques, gagner du temps pour l'évacuation et le sauvetage du personnel et protéger les circuits de commande pour la protection incendie, la surveillance et l'éclairage de secours.
2. Centre de données, laboratoire et atelier d'instruments de précision : empêchez les gaz corrosifs générés par la combustion d'endommager les équipements et assurez une transmission stable des signaux de contrôle.
3. Scénarios de forte demande dans le domaine industriel
Centrales électriques, sous-stations et centrales à énergies nouvelles (photovoltaïque, éolienne) : en tant que câbles de commande pour les relais de protection et les dispositifs de mesure et de contrôle, ils ont une forte résistance à la température et aux surcharges et conviennent aux environnements à haute température.
4. Bâtiments publics et ingénierie municipale
Système de signalisation ferroviaire, système d'immotique intelligent (BA, sécurité et protection) : conforme aux normes de construction écologique et adaptable aux exigences de câblage de sécurité des bâtiments modernes.

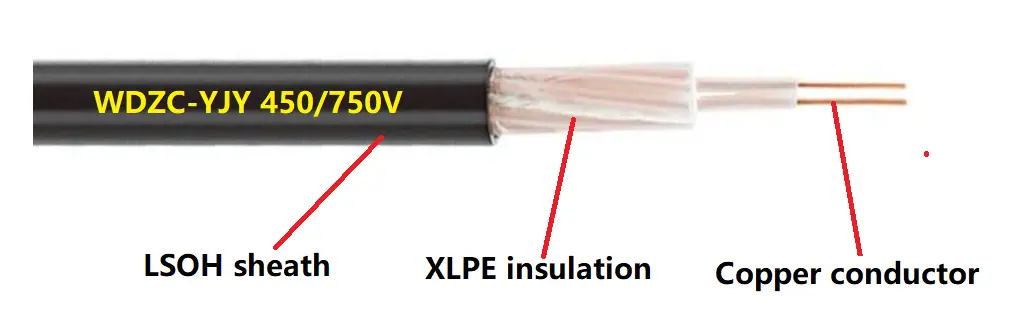

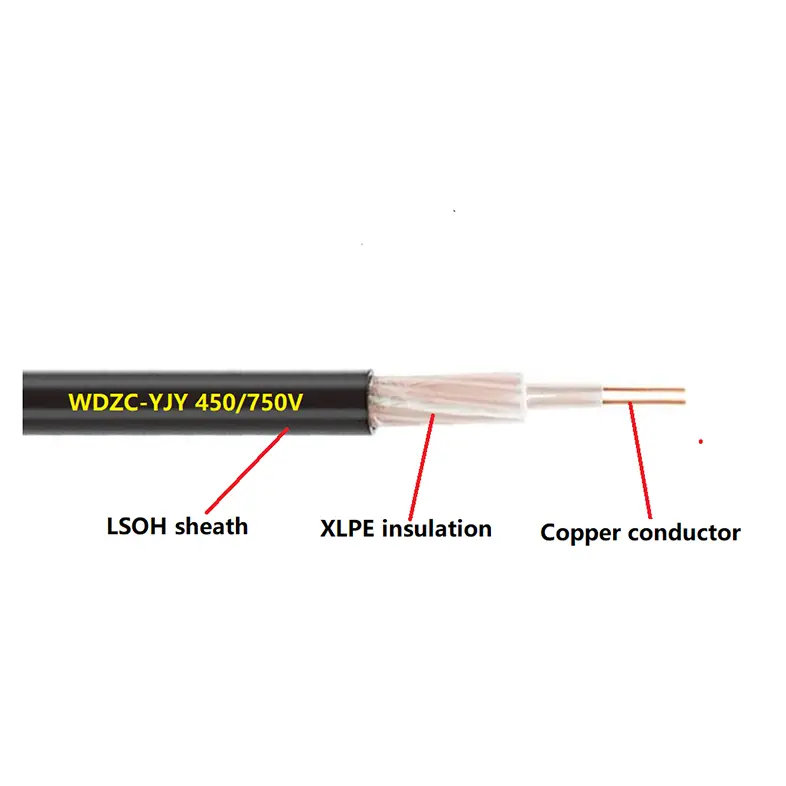

Le câble de commande LSOH sans armure 450/750V est principalement composé d'un conducteur en cuivre T1R, d'une isolation PVC et d'une gaine PVC.
Conducteur : Conducteur en cuivre, rond ou en forme, classe 1, classe 2 selon GB/T 3956, CEI 60228
Isolation : L'épaisseur de l'isolation, la propriété du matériau XLPE doit être conforme à GB/T 9330.
Couleur du noyau : 2 conducteurs : bleu, marron ou noir
3 conducteurs : vert/jaune, bleu, marron ou bleu, noir, marron
4 conducteurs : vert/jaune, bleu, noir, marron ou bleu, noir, marron, gris
5 conducteurs : vert/jaune, bleu, noir, marron, gris ou bleu, noir, marron, gris, noir
Au-dessus de 5 coes : noyaux noirs avec numéro blanc ou noyaux blancs avec numéro noir
Gaine extérieure : Épaisseur de la gaine, la propriété du matériau PVC doit être conforme à GB/T 9330.
Câble ignifuge : Un matériau de gaine extérieure en PVC ignifuge doit être utilisé. Les qualités ignifuges peuvent être classées en trois catégories : groupes A, B et C.
Câble résistant au feu : Deux couches de ruban Mica doivent être enroulées autour du conducteur.
La tension nominale de ce produit est de 450/750 V. En termes de tension d'essai, la tension d'essai à fréquence industrielle est réglée à 3 kV et le test doit être effectué en continu pendant 5 minutes, pour garantir qu'aucune panne ne se produise pendant ce processus.
Les conducteurs ont une limite de température de fonctionnement clairement définie, avec une température de fonctionnement maximale de 70 ºC ; cependant, en cas de court-circuit, la température peut monter jusqu'à +160ºC. La résistance des conducteurs est également strictement conforme aux normes en vigueur, répondant aux exigences pour les conducteurs en cuivre de type 1, de type 2 et de type 5, telles que spécifiées dans la norme GB/T 3956 - 2008.
En ce qui concerne les performances ignifuges, il peut être personnalisé en fonction des besoins spécifiques du client, répondant respectivement aux exigences des câbles groupés de classe A, classe B et classe C, et la méthode de test est conforme aux normes CEI 60332 ou GB/T 18380.
En termes de résistance au feu, le câble de commande LSOH sans armure 450/750V fonctionne également exceptionnellement bien, capable d'entretenir une combustion dans une flamme à 750 ºC pendant 90 minutes sans subir de courts-circuits ou de déconnexions. La méthode de test est conforme aux normes CEI 60331 ou GB/T 19216.
|
numéro de série |
fonctionnalité |
Câble de commande WDZ-KYJY |
Câble de commande KVV |
|
1 |
matériau isolant |
polyéthylène réticulé（XLPE） |
chlorure de polyvinyle (PVC) |
|
2 |
matériau de la gaine |
Polyoléfine sans halogène, à faible dégagement de fumée et ignifuge (LSOH) |
chlorure de polyvinyle (PVC) |
|
3 |
Température de fonctionnement à long terme |
Jusqu'à 90°C |
Jusqu'à 70 ℃ |
|
4 |
résistance à la chaleur |
Il a une bonne résistance à la chaleur et une forte capacité de surcharge, avec une température de surcharge à court terme atteignant environ 250 ℃ |
La résistance thermique est moyenne et une surcharge peut facilement accélérer le vieillissement de l'isolation. La température lors d'une surcharge à court terme peut atteindre environ 160 ℃ |
|
5 |
Performance électrique de l'isolation |
Résistance d'isolation élevée, faible perte diélectrique et bonne résistance au vieillissement |
Les performances d'isolation répondent aux exigences de contrôle conventionnelles, légèrement inférieures au XLPE |
|
6 |
Température ambiante applicable |
Température ambiante de pose : 0℃~90℃ |
Température ambiante de pose : 0+℃~70℃ |
|
7 |
caractéristiques de combustion |
Sans halogène, à faible émission de fumée, ignifuge |
Contenant des halogènes et une émission de fumée élevée |
|
8 |
respect de l'environnement |
Non polluant et conforme aux normes vertes |
Contenant des halogènes, il dégage des gaz toxiques lorsqu'il est brûlé |
|
9 |
Scénarios applicables |
1. Lieux à personnel dense 2. Équipement de précision et environnement propre 3. Centrales à énergies nouvelles (photovoltaïque, éolienne) 4. Système de contrôle et de signalisation du transit ferroviaire |
1. Contrôle conventionnel dans les bâtiments (comme le contrôle de l'éclairage, les circuits auxiliaires d'ascenseur) 2. Circuits de contrôle pour les environnements intérieurs secs et à température normale (comme le câblage à l'intérieur des armoires de distribution) 3. Applications sensibles aux coûts et ne nécessitant pas de températures élevées (telles que les chaînes de montage en usine ordinaires) |
|
10 |
coût |
Les matériaux et l'artisanat sont relativement complexes et le prix est plus élevé que celui du KVV |
Le processus de production est mature, offrant une rentabilité élevée et des prix encore plus bas |
Détails de l'emballage :
Il est déterminé par la quantité et les exigences que vous achetez. Peut être négocié.
Port : Port de Tianjin
Livraison : Par mer, par avion, par exprès.
