Câbles à isolation minérale 750 V

Les câbles à isolation minérale 750 V peuvent fonctionner de manière stable dans des environnements continus à haute température jusqu'à 250 ℃, ce qui les rend adaptés aux opérations à haute température à long terme. Dans des conditions de températures extrêmement élevées, telles que des scénarios d'incendie avec des températures comprises entre 950 ℃ et 1 000 ℃, le câble peut maintenir son intégrité et fournir une alimentation continue pendant au moins 3 heures, fournissant ainsi une assistance électrique précieuse pour l'éclairage de secours, les équipements de lutte contre l'incendie et les systèmes de contrôle critiques.

Dans des situations d'urgence à court terme ou spéciales, sa résistance à la température peut approcher le point de fusion des conducteurs en cuivre (1 083 ℃), tandis que le matériau isolant inorganique qu'il utilise a un point de fusion aussi élevé que 2 800 ℃, dépassant de loin la température des incendies conventionnels. Cela garantit que le câble conserve son intégrité structurelle et son fonctionnement normal tout au long des étapes initiales et de propagation d'un incendie.

Champ d'application :

Les câbles à isolation minérale 750 V conviennent pour une utilisation dans les zones densément peuplées, y compris les systèmes de distribution d'énergie principaux et secondaires, l'éclairage général, le câblage interne des machines et des équipements, les circuits intrinsèquement sûrs, l'éclairage de secours, les alimentations de secours, les lignes de transmission et de contrôle d'informations et de données pour les équipements de lutte contre l'incendie et les zones dangereuses potentiellement explosives.

Principaux lieux d'application

1) Bâtiments publics : Lieux de divertissement publics ; immeubles de grande hauteur; hôtels et restaurants ; hôpitaux, écoles, bureaux gouvernementaux ; les salles commémoratives nationales et les bâtiments historiques ; bibliothèques, musées et salles d'exposition ; les terminaux d'aéroports, les gares et les ports ; bâtiments de répartition de l'énergie et bâtiments de télécommunications.

2) Environnements à haute température : Industrie métallurgique ; industrie de la cokéfaction; l'industrie de la construction navale; industrie sidérurgique; industrie du verre; lignes de transport et de distribution d’énergie dans d’autres environnements à haute température. 3) Systèmes antidéflagrants et zones à risque d'incendie : Industrie pétrochimique ; raffineries de pétrole, stations-service et dépôts pétroliers ; industrie de la peinture et des pigments ; industrie chimique; les centrales nucléaires ; plates-formes pétrolières offshore ; stations de transport et de compression de gaz naturel et de gaz de houille ; industrie pharmaceutique; exploitation minière; industrie militaire

4) Emplacements souterrains : Métros ; entrepôts souterrains; tunnels; places souterraines

5) Plateformes de transport et de trafic

6) Structures en bois

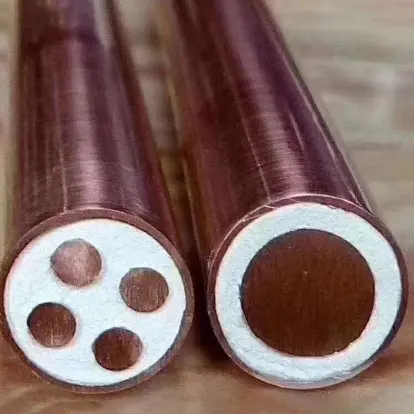

Structure du produit

Les câbles à isolation minérale sont composés d'un conducteur en cuivre, d'une isolation minérale en poudre d'oxyde de magnésium et d'une gaine en cuivre. Lorsque les câbles sont utilisés dans des usines où le cuivre est corrosif, une couche externe de polychlorure de vinyle (PVC) peut être ajoutée. Dans les bâtiments ou les emplacements souterrains où l'esthétique ou la facilité d'accès sont importantes pour le câble, une gaine extérieure sans halogène et à faible dégagement de fumée peut être ajoutée.

Conducteur : Cuivre massif, classe 1 selon CEI 60228.

Isolation : Il est composé de poudre minérale d'oxyde de magnésium compactée et ses propriétés électriques répondent aux exigences de GB/T 13033.1/IEC 60702-1.

Gaine métallique : Gaine en cuivre recuit, conforme à GB/T 13033.1/IEC 60702-1.

Gaine non métallique : en chlorure de polyvinyle ou en polyoléfine à faible dégagement de fumée sans halogène.

Paramètre de performances

Ce câble a une tension nominale de 750 V. En termes de performances électriques, son isolation peut résister à une tension d'essai de 2,5 kV pendant 1 minute sans claquage ; la température de fonctionnement maximale autorisée est de 250 ℃. Mécaniquement, le rayon de courbure minimum lors de l'installation du câble est de 24 fois le diamètre extérieur du câble. Sa résistance au feu est strictement conforme aux normes CEI 60331-1, capable de rester intacte après 180 minutes de combustion continue dans une flamme.

De plus, le diamètre extérieur et l'ellipticité de la gaine en cuivre du câble répondent aux exigences des normes GB/T 13033.1 et CEI 60702-1, avec des tolérances spécifiques détaillées dans les tableaux concernés. La résistance CC du conducteur à 20°C répond aux exigences du premier type de conducteur du GB/T 3956, et la résistance de la gaine en cuivre répond également à la norme correspondante. Concernant la résistance d'isolement, la résistance d'isolement entre les conducteurs et entre le conducteur et la gaine de cuivre n'est pas inférieure à 1 000 MΩ par kilomètre, garantissant des performances d'isolation fiables pendant un fonctionnement à long terme.

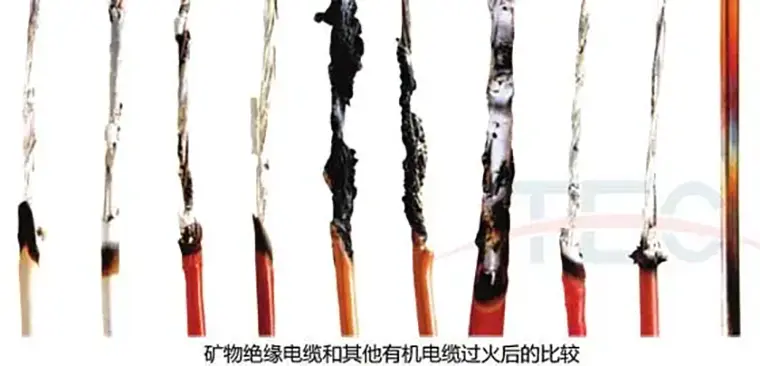

Comparaison des essais de résistance au feu entre câbles à isolation minérale et câbles ordinaires :

Les câbles à isolation minérale n'ont montré pratiquement aucun changement après le test de résistance au feu. Les câbles à isolation organique présentaient une carbonisation évidente.

Caractéristiques typiques des câbles à isolation minérale :

Durée de vie jusqu'à 100 ans ;

● Non combustible, n'entretient pas la combustion, ne libère aucun gaz toxique et n'a aucune énergie de combustion ;

● Température de fonctionnement continue jusqu'à 250℃, température de fonctionnement à court terme jusqu'à 1083℃ ;

● Excellente résistance au feu ; le câble peut être réutilisé après un incendie ;

● Des bornes de câble et des connecteurs intermédiaires sont fournis avec le câble, améliorant ainsi sa fiabilité de résistance au feu ;

● Le câble peut résister à des températures extrêmement élevées, aux impacts de chutes d'objets et aux systèmes de gicleurs lors d'un incendie ;

● Le câble peut être utilisé dans des environnements à haute température ;

● Imperméable, résistant à l'humidité, à l'huile et à la corrosion ; pas de vieillissement, performances de câble extrêmement stables ;

● La gaine métallique du câble peut être utilisée comme circuit de mise à la terre ;

● Excellentes résistance mécanique et performances de flexion, adaptées aux structures complexes et aux espaces confinés ;

● Capacité de transport de courant élevée grâce à la structure unique du câble ;

● Petit diamètre extérieur du câble, installation facile, faible coût global, pas besoin de protection des conduits ;

● Bonnes performances antidéflagrantes et excellente résistance aux radiations nucléaires ;

● Excellentes performances de blindage électromagnétique et de compatibilité électromagnétique ;

● Protection contre les morsures d'animaux.

Scénarios d'application :

Emballage et livraison

Détails de l'emballage :

Il est déterminé par la quantité et les exigences que vous achetez. Peut être négocié.

Port : Port de Tianjin

Livraison : Par mer, par avion, par exprès.
